Interação com Sistema Operacional

Rodolfo Azevedo

MC404 - Organização Básica de Computadores e Linguagem de Montagem

http://www.ic.unicamp.br/~rodolfo/mc404

Entrada e Saída

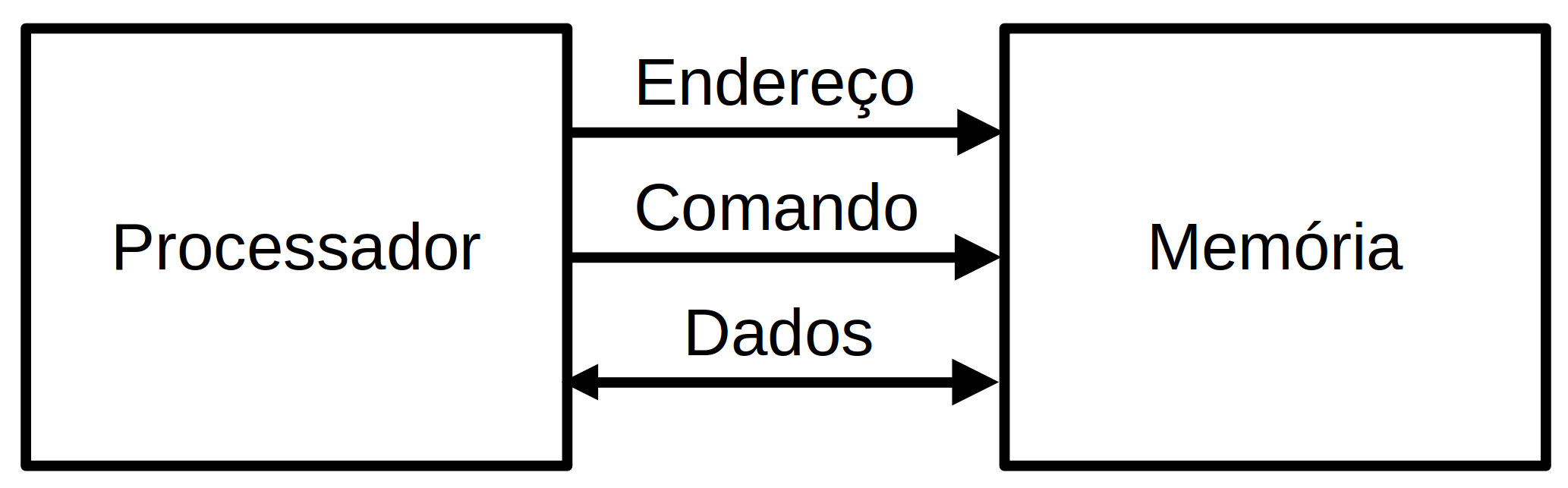

• O modelo anteriormente visto é muito simples e não permite que o processador interaja com o mundo externo.
• Para resolver esse desafio, existem duas opções de interfaces entre o processador e mundo externo:
• Espaço de Endereçamento único
• Espaço de Endereçamento separado

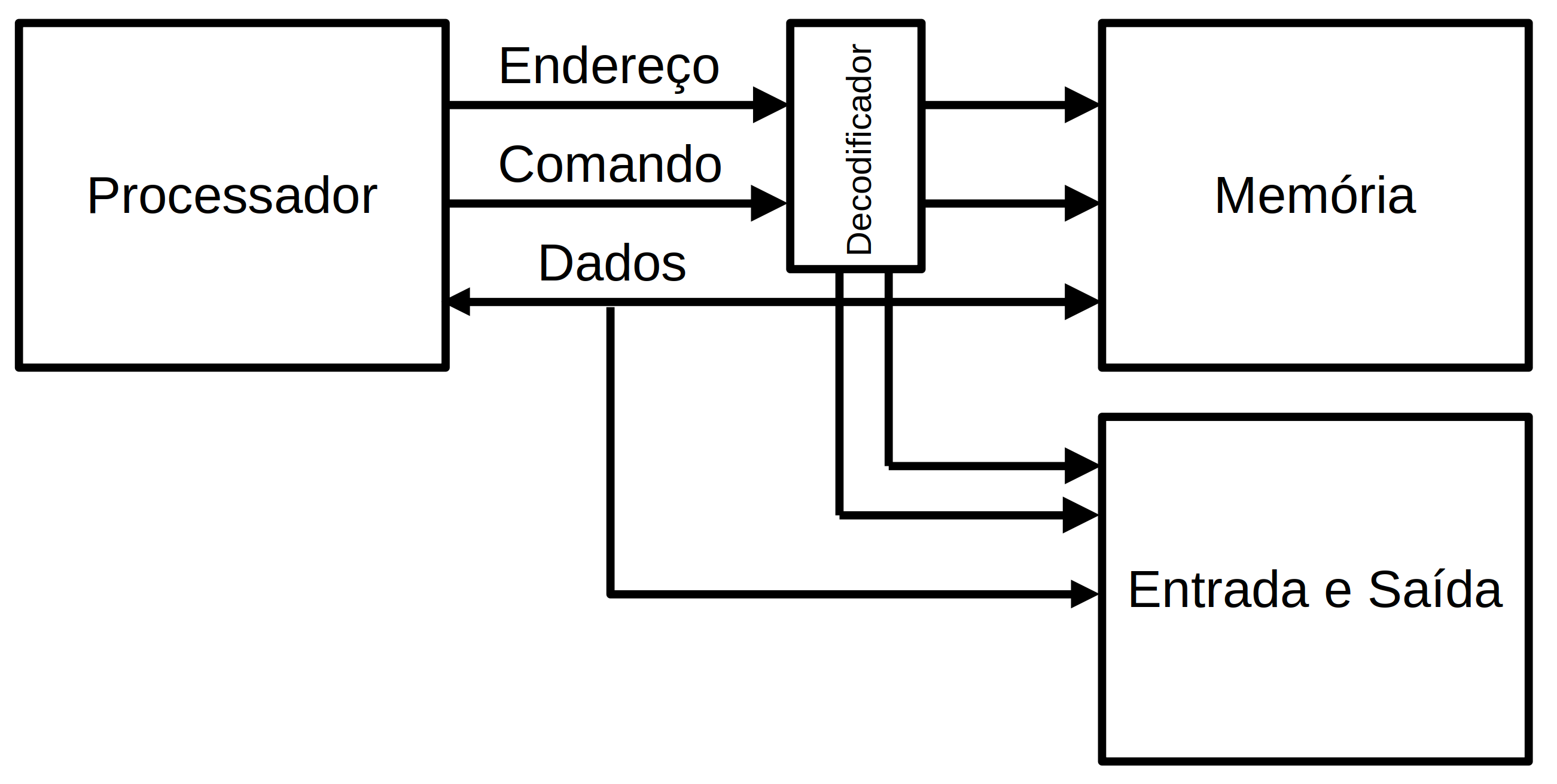

Espaço de Endereçamento Único

• O processador apenas enxerga um único espaço de endereçamento, que contém tanto a memória quanto os periféricos.
• As mesmas instruções podem acessar memória e periféricos (lwe sw)

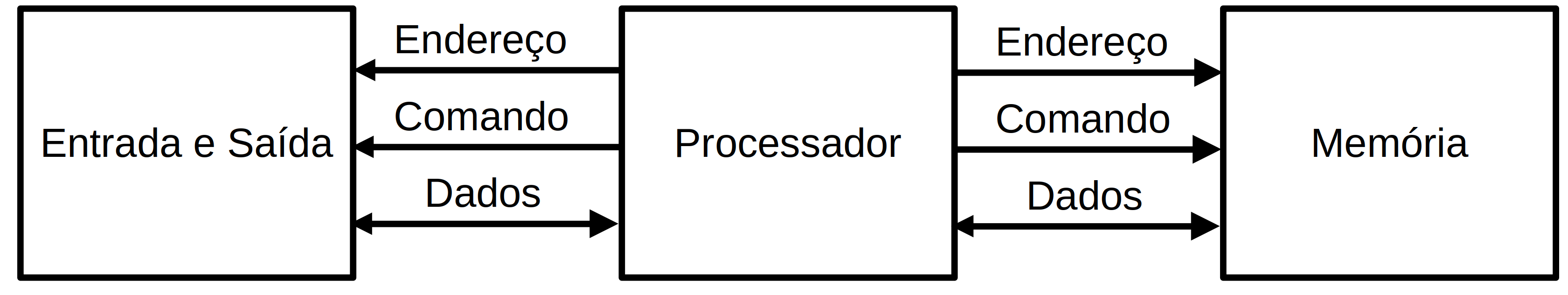

Espaço de Endereçamento Separado

• O processador enxerga dois espaços de endereçamento distintos, um para memória e outro para periféricos.
• Existem instruções distintas para acessar cada um dos endereços:
• lw e sw para memória
• in e out para periféricos (caso do x86)

Prós e Contras

Espaço de Endereçamento Unificado

• Simplicidade na visão do sistema e nas rotinas de acesso externos
• Dificuldade de diferenciar código de entrada e saída de código de memória
• Utilização do mesmo mecanismo de proteção de memória para entrada e saída

Espaço de Endereçamento Separado

• Diferenciação clara entre código de entrada e saída e código de memória
• Necessidade de instruções distintas para acesso a memória e periféricos
• Necessidade de mecanismos de proteção de memória distintos para memória e periféricos

Como isso se expande para um processador atual?

Chamadas de Serviços do Sistema Operacional

• O Sistema Operacional é o responsável por gerenciar os periféricos e a memória
• Ele é responsável por garantir que os programas não acessem periféricos ou memória de forma indevida
• Um programa/processo não pode ler a memória de outro
• Um programa/processo não pode ler/escrever em um periférico diretamente sem a gestão do Sistema Operacional
• Para isso, o Sistema Operacional disponibiliza uma interface para que os programas possam requisitar serviços
• Essa interface é chamada de Chamadas de Serviços do Sistema Operacional ou System Calls
• Vocês já utilizaram as ecall do RISC-V nesse semestre

Padronizações e Convenções

• As chamadas de sistema podem variar conforme:
• O Sistema Operacional utilizado
• O simulador utilizado (as vezes segue um SO, outras cria regras próprias)
• O grau de complexidade do ambiente simulado
• Nunca deixe de consultar os manuais/referências para saber como utilizar as chamadas de sistema

Exceções e Interrupções

• Eventos que podem causar a transferência da execução para outra parte do código, tipicamente para o Sistema Operacional

Exceções

• Causas internas ao core
• Divisão por zero, falha de página, etc

Interrupções

• Causas externas ao core
• Movimento do mouse, tecla digitada, dados prontos da rede ou disco

As rotinas de tratamento são similares, focaremos em interrupções

Como tratar uma interrupção?

Quais são as alternativas?

• O processador ou o seu programa pode ficar perguntando o status de cada periférico
• Mecanismo similar ao que você fez ao ler do teclado
• Custo de ficar testando o tempo inteiro enquanto poderia estar fazendo outra tarefa
• O periférico pode avisar o processador quando estiver pronto
• Mecanismo de interrupção
• O periférico avisa o processador quando estiver pronto
• O processador interrompe o programa atual e executa uma rotina de tratamento de interrupção

Espera ocupada

• Também chamada de polling ou busy waiting
• Funciona quando há baixa transferência de dados e sabe-se de antemão que o periférico vai transferir dados.
• Você fez isso ao ler do teclado
• Não havia mais nada para seu programa fazer
• Você sabia que o teclado iria enviar dados
• Você ficou testando o teclado (ou chamando o sistema operacional) até que ele enviasse dados
• Funciona sempre na forma de um laço, onde o processador fica testando o periférico até que ele esteja pronto
• Útil para poucos dados
• Alternativa para volumes imensos de dados previsíveis

Interrupções

• O programa/sistema operacional configura o periférico para avisar quando um evento aconteceu
• O usuário moveu o mouse
• Uma tecla foi apertada
• Chegou um pacote de rede
• Um disco/ssd está pronto para transferir dados
• O periférico avisa o processador quando o evento acontece
• Uma rotina de tratamento de interrupção é executada
• O processador volta a executar o programa que estava sendo executado

Como interromper um processador

• Um sinal elétrico ou mensagem pelo barramento é enviado ao processador
• O processador interrompe a execução do programa atual
• Salva o estado do programa atual (que estado?)
• Executa uma rotina de tratamento de interrupção
• Restaura o estado do programa atual
• Existem múltiplas formas de tratamento de interrupção
• Vetor de interrupção
• Vetor de rotinas de interrupção
• Tratador único de interrupção

Vetor de Interrupção

• Cada interrupção tem um identificador numérico único
• O processador possui, em memória, um vetor com endereços das rotinas de tratamento de interrupção
• Ao receber uma interrupção, o processador consulta o vetor e salta para o endereço indicado
• O tratador de interrupção é responsável por identificar detalhes da causa e realizar o tratamento adequado
• Esse mecanismo tem a vantagem de ter rotinas simplificadas (específicas) de tratamento
• É possível colocar o mesmo tratador em múltiplas entradas do vetor

Vetor de Rotinas de Interrupção

• Ao invés de um vetor de endereços, tem-se um vetor de pequenas rotinas de tratamento
• O tamanho máximo da rotina é definido. Ex.: 4 instruções
• Para rotinas maiores, salta-se para outro lugar da memória
• O vetor de rotinas é indexado pelo identificador da interrupção
• Funciona de forma similar ao vetor de interrupção
• Quando não possuir tratador, a própria rotina retorna imediatamente

Tratador Único de Interrupção

• O processador possui um único tratador de interrupção
• O tratador é responsável por identificar a causa da interrupção e executar o tratamento adequado
• A causa é armazenada num registrador especial do processador que é consultado ao executar a rotina de tratamento
• Simplifica o processo de início do tratamento de interrupção mas exigte uma estrutura estilo switch para identificar a causa

Como salvar o estado de um processador quando acontece uma interrupção?

Salvando o estado do processador

• Todos os registradores de uso geral podem estar ocupados (x1 a x31)
• O processador precisa salvar o estado de todos eles
• O processador precisa salvar o endereço atual de execução (pc)
• Existem registradores extras para fazer a gestão de interrupções
• Registrador de causa
• Registrador de endereço de retorno
• Registrador de reserva

Registradores de estado do processador

• Os registradores de estado do processador são chamados de CSR (Control Status Register)
• csrr lê um registrador de status, csrw escreve um registrador de status e csrrw lê e escreve um registrador de status
• mtvec é o registrador de endereço de tratamento de interrupção
• mepc é o registrador que contém o pc do endereço da interrupção
• mcause é o registrador que contém a causa da interrupção
• mtval contém informações extras sobre a interrupção (depende da causa)
• mscratch é um registrador de uso geral que pode ser usado para salvar o estado do processador (rascunho)

Uma rotina de tratamento de interrupção

• Inicia com o mepc, mcause e mtval com informações sobre a interrupção
• Salva algum registrador do processador em mscratch
• Utiliza esse registrador para apontar para uma posição segura de memória
• Salva os demais registradores nessa região de memória (inclusive o sp)
• Define uma nova pilha
• Executa a rotina de tratamento
• Retorna os registradores para seus valores originais
• Copia mtvec para pc

Integração de assembly com outras linguagens

• O assembly é uma linguagem de baixo nível
• É possível integrar código assembly com código de outras linguagens
• As convenções de chamadas de funções são as mesmas para assembly e outras linguagens
• Escreva seu código de forma bem comportada e ele pode ser integrado com outras linguagens

Exemplo

#include <stdio.h>

int main()
{
  puts("Hello World!\n");
}

compilado com:

$ riscv64-linux-gnu-gcc hello.c -S hello.s

Convertido para assembly (hello.s)

    .file   "hello.c"
    .option pic
    .attribute arch, "rv64i2p1_m2p0_a2p1_f2p2_d2p2_c2p0_zicsr2p0_zifencei2p0"
    .attribute unaligned_access, 0
    .attribute stack_align, 16
    .text
    .section    .rodata
    .align  3
.LC0:
    .string "Hello World!\n"
    .text
    .align  1
    .globl  main
    .type   main, @function
main:
    addi    sp,sp,-16
    sd  ra,8(sp)
    sd  s0,0(sp)
    addi    s0,sp,16
    lla a0,.LC0
    call    puts@plt
    li  a5,0
    mv  a0,a5
    ld  ra,8(sp)
    ld  s0,0(sp)
    addi    sp,sp,16
    jr  ra
    .size   main, .-main
    .ident  "GCC: (Ubuntu 12.2.0-14ubuntu2) 12.2.0"
    .section    .note.GNU-stack,"",@progbits
