Visão Geral

MO601 - Arquitetura de Computadores II

http://www.ic.unicamp.br/~rodolfo/mo601

Rodolfo Azevedo - rodolfo@ic.unicamp.br

Como processadores evoluem?

• Novas descobertas microarquiteturais
• Caches
• Predição de desvio
• Renaming, ...
• Melhorias tecnológicas
• Velocidade relativa entre transistor e fios
• Evolução de software
• Novos softwares (desktop, mobile, servidor, UI, ...)

Arquitetura vs Microarquitetura

• Arquitetura é o modelo

• x86, ARM, RISC-V, Power

• Microarquitetura é a implementação

• Intel i7 geração 11, AMD Ryzen 3, ARM Cortex-A53, RISC-V RV32IMAC, PowerPC 970

• Conjunto de instruções pode ser visto como a borda

• Pode facilitar ou dificultar a implementação em cada um dos lados

ISA é importante?

Conjuntos de Instruções do Processador - ISA

• "The portion of the computer that is visible to the programmer or the compiler writer." - Computer Architecture: A quantitative approach

• "An instruction set architecture (ISA) is an abstract model of a computer. It is also referred to as architecture or computer arquiteture." - Wikipedia

• "A contract HW and SW designers agreed to obey" - Minha definição de uma linha

• "Um contrato em que os projetistas de hardware e software concordaram em obedecer" - Minha definição de uma linha

Lei de Moore

• Densidade de transistores dobra a cada 2 anos

• 90nm, 65nm, 45nm, 32nm, 22nm, 14nm, 10nm, ...

• Há um fator de \(\sqrt{2}\) entre cada geração, o que significa uma diminuição do tamannho de 1 para 0,7 em cada dimensão

Classificações

• RISC vs CISC
• Pipeline vs Sem Pipeline
• Execução Em Ordem vs Fora de Ordem
• Escalar vs Superescalar
• Vetorial
• Multicore
• Multithread

RISC vs CISC

• O conjunto de instruções de um processador pode ser complexo ou simples
• CISC: Complex Instruction Set Computer
• RISC: Reduced Instruction Set Computer
• Esse conceito foi mudando um pouco com o tempo, hoje temos ISAs RISC com muitas instruções e com um bom grau de complexidade
• Arquiteturas RISC são baseadas em modelos load/store onde todo o acesso à memória só se dá através de instruções explicitas
• É comum arquiteturas RISC possuírem mais registradores
• É comum arquiteturas CISC possuírem instruções com mais sub-ações
• É comum arquiteturas CISC serem implementadas total ou parcialmente com microinstruções

Pipeline vs Sem Pipeline

• Divide a execução de uma instrução em fases
• Aumenta o ILP (Instruction Leval Parallelism)
• Boa relação custo-benefício
• Praticamente todos os processadores atuais

Execução Em Ordem vs Fora de Ordem

• Execução Em Ordem segue a sequência de instruções do código binário
• Execução Fora de Ordem executa instruções assim que possível
• Como um processador pode executar uma instrução antes da anterior?
• O que é necessário?
• O que acontece com o ILP?

• O que acontece com a complexidade do hardware?

  a = 5;
  b = 7;


Escalar vs superescalar

• Processador escalar não pode executar mais de uma instrução em ao menos um de seus estágios de pipeline
• IPC <= 1
• Superescalar é capaz de executar mais de uma instrução em qualquer dos estágios de pipeline
• IPC pode ser maior que 1
• VLIW
• Em ordem
• Ordem indicada no código binário
• Latências expostas ao programador/compilador

Vetorial

• Instruções que operam sobre vetores de dados
• Antigamente eram grandes processadores com imensos vetores
• Hoje são normalmente extensões para operações vetoriais
• SIMD (Single Instruction, Multiple Data)
• Intel AVX-2 possui vetores de até 512 bits

Multicore

• Múltiplos cores no mesmo chip (die)
• Pode executar múltiplos programas ou múltiplas threads
• Processo vs thread?
• Cada core é, normalmente, completamente independente
• Surge a necessidade de coerência de cache dentro do chip

Multithread

• Compartilha os recursos entre múltiplas threads no mesmo core (SMT)
• Poucos recursos precisam de replicação
• PC
• Banco de Registradores
• Alguns registradores de controle/status
• Utiliza menos recursos que um multicore
• Um processador multicore pode ser multithread

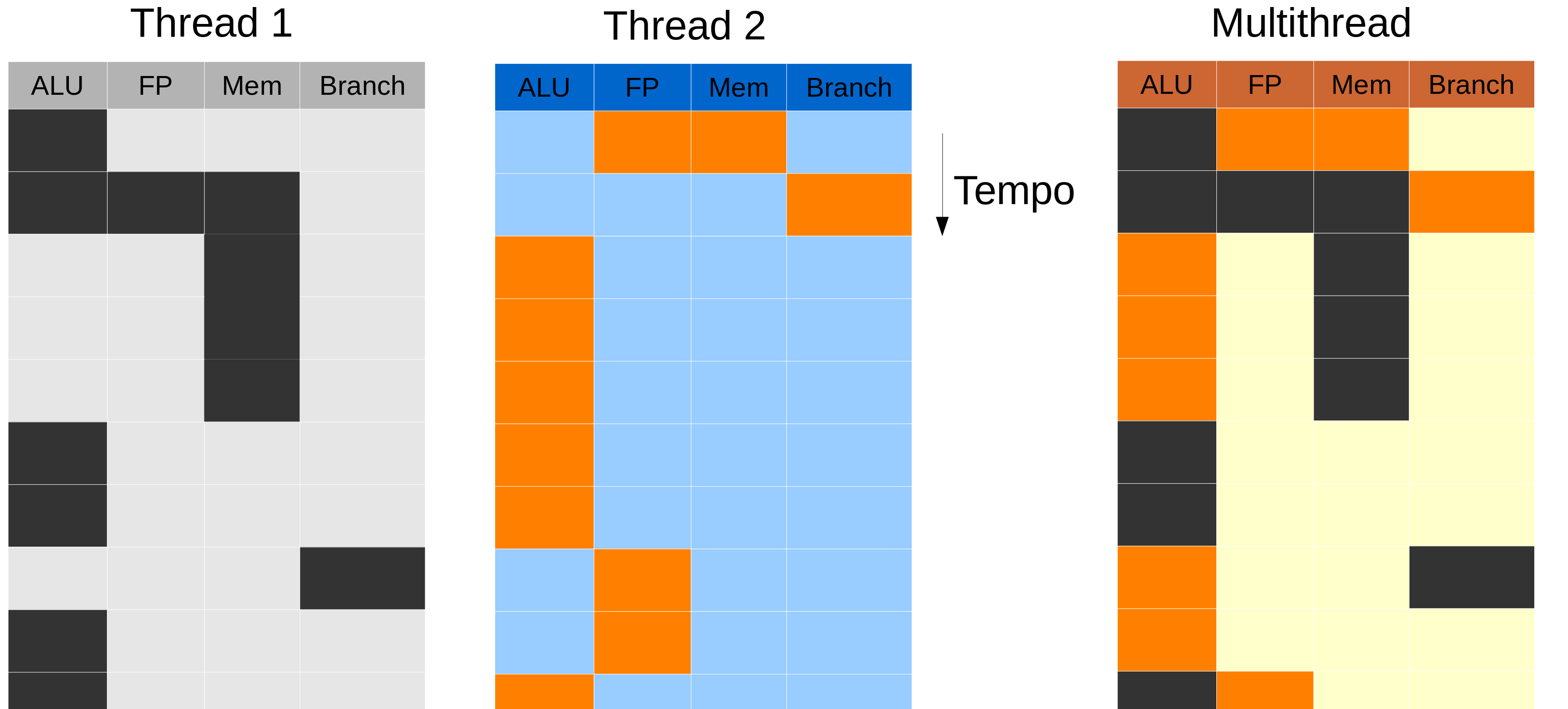

Visão multithread

Segmentos de Mercado

• Servidores
• Múltiplos processadores, desempenho, dissipação de energia
• Desktop
• Desempenho, barulho
• Mobile
• Consumo de energia, desempenho
• Ultramobile
• Consumo de energia
• Embarcado
• Múltiplos aspectos com tradeoffs entre eles como desempenho vs consumo de energia

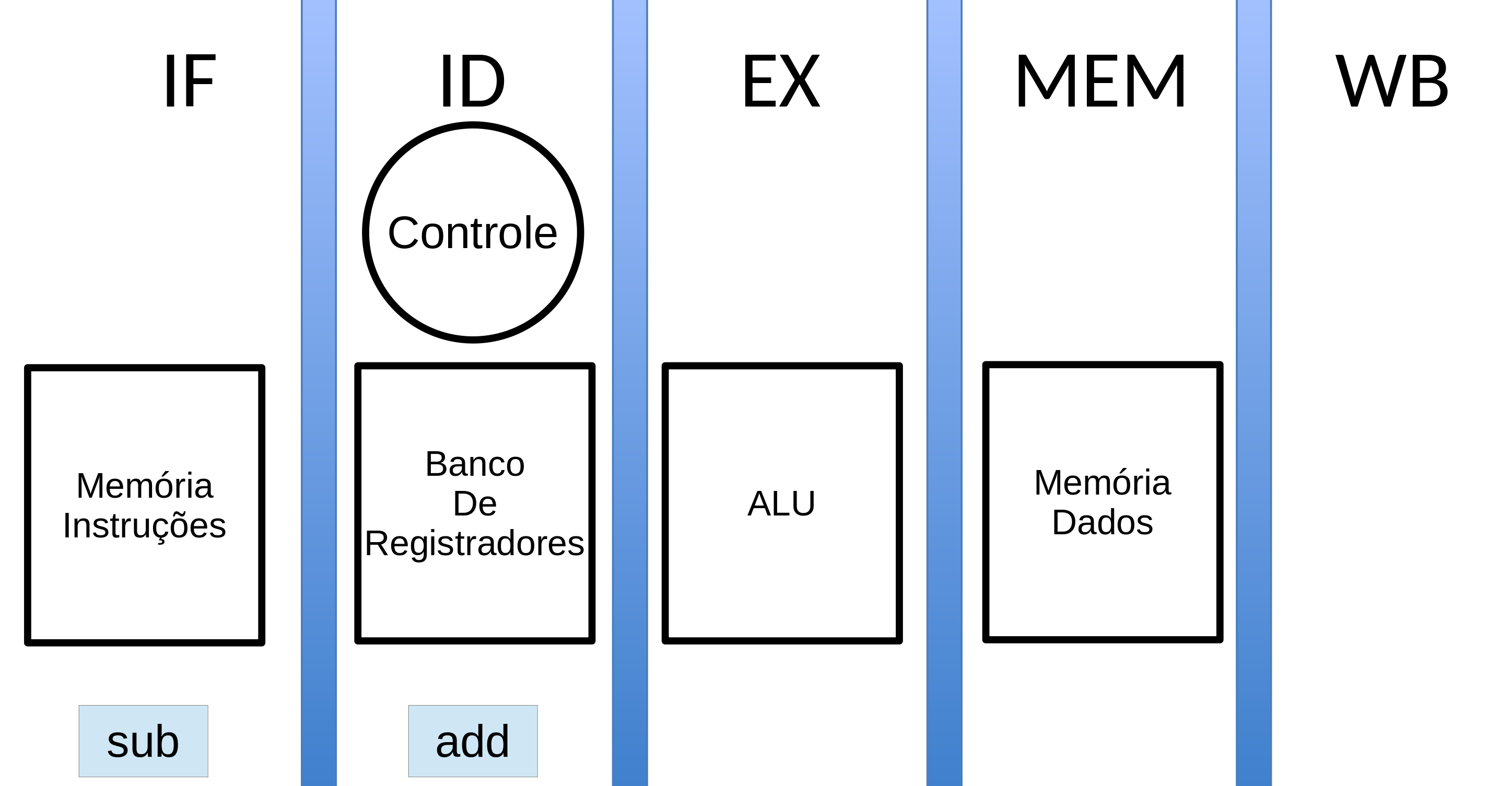

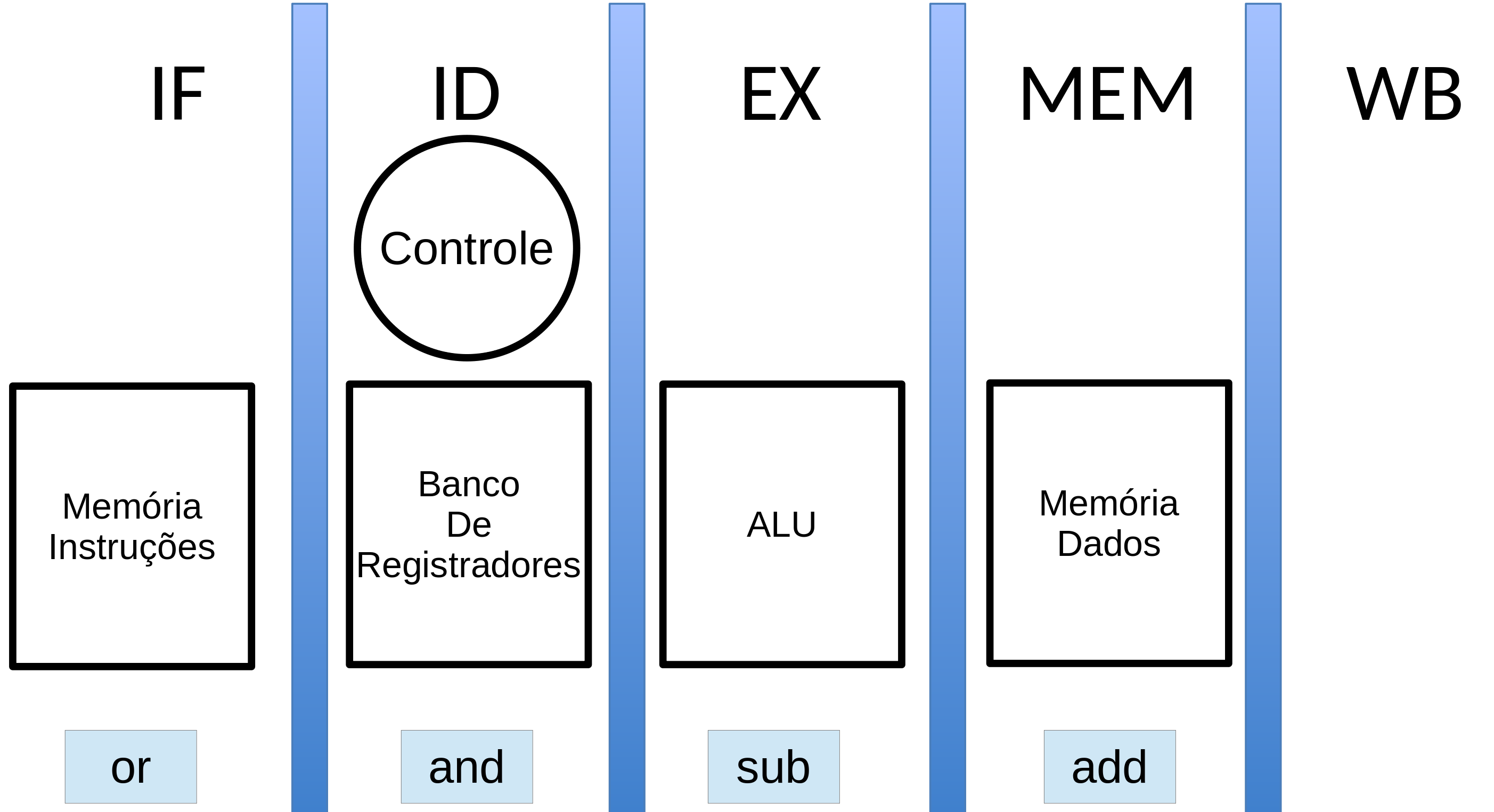

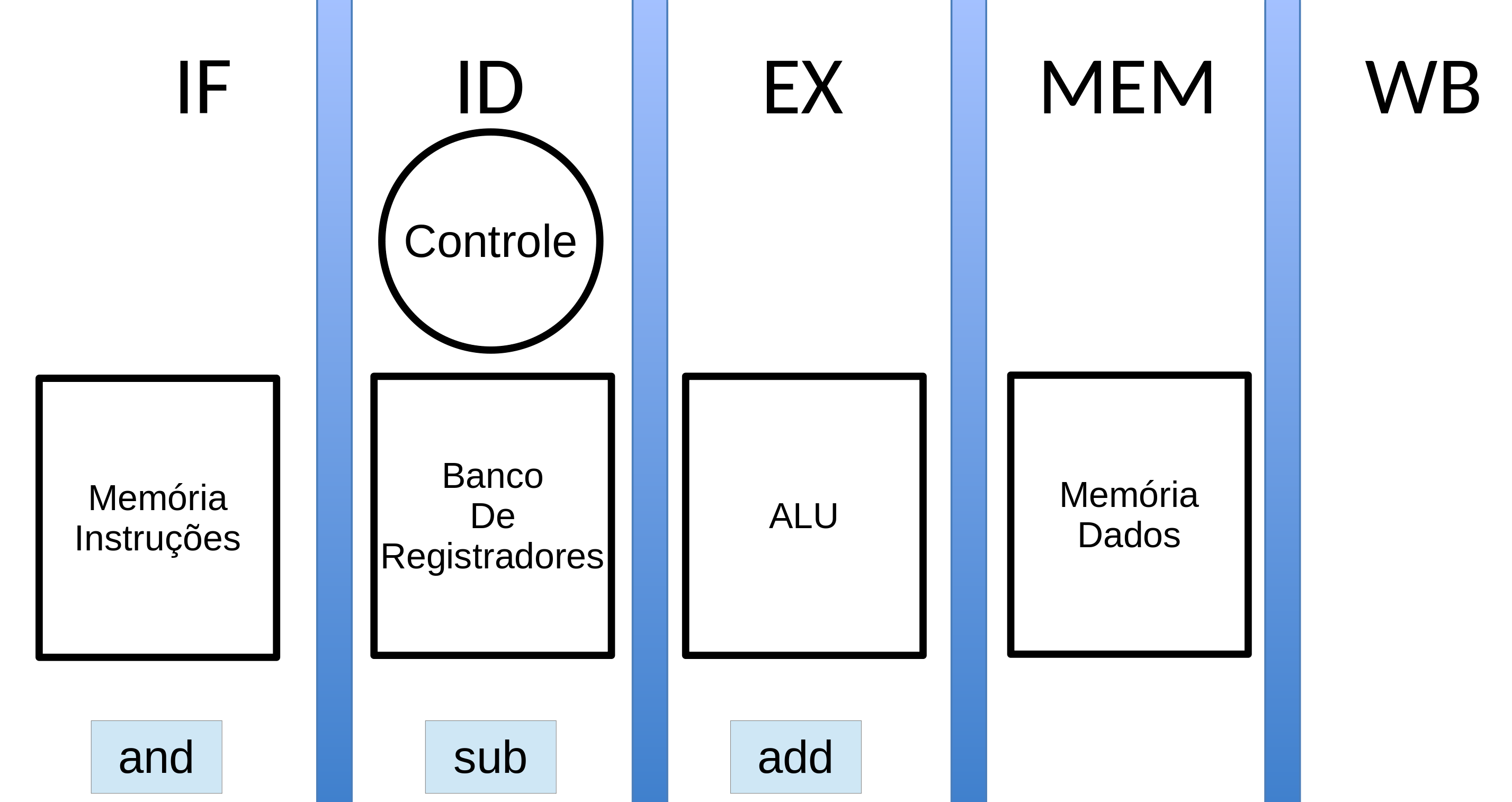

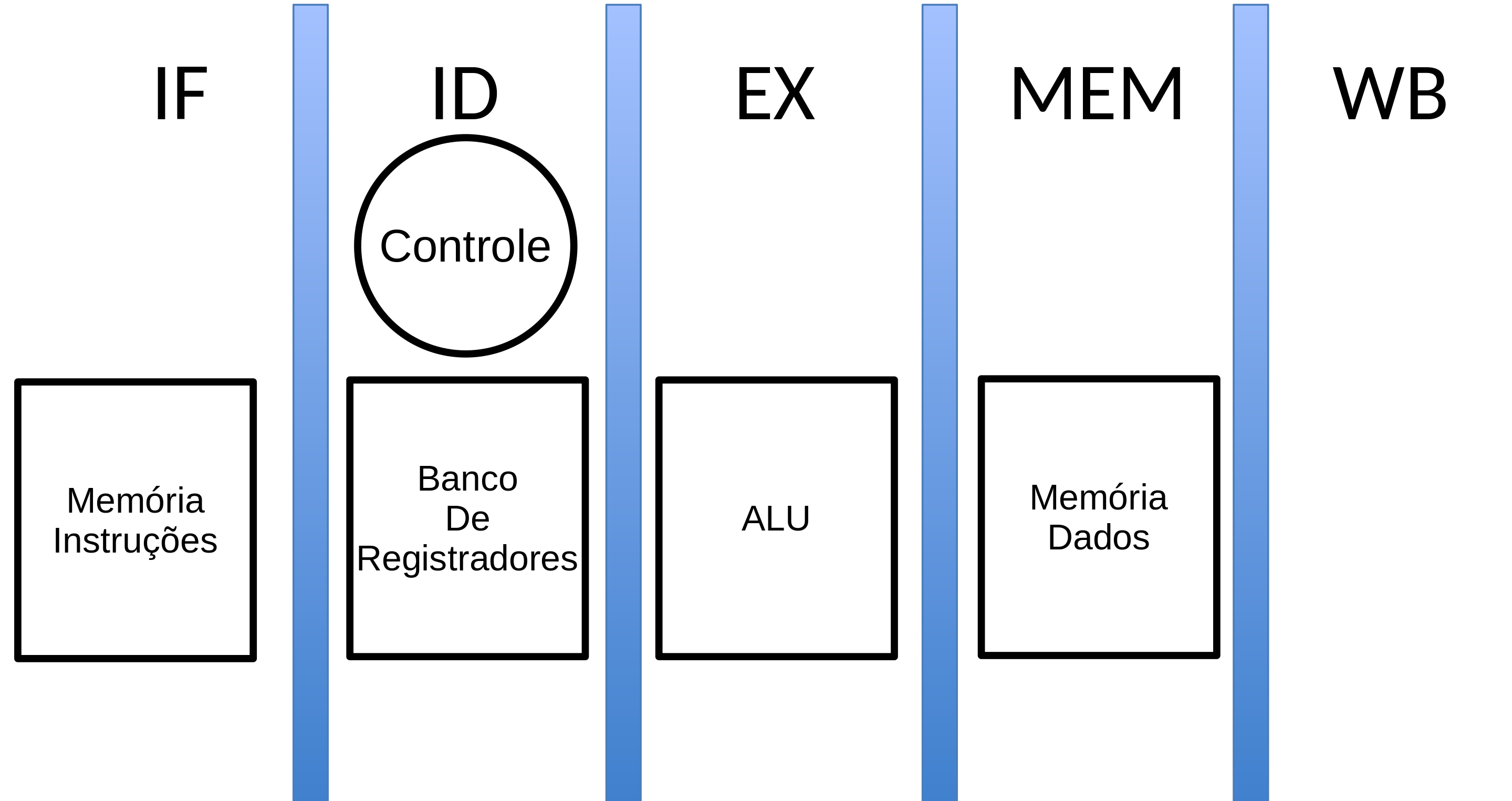

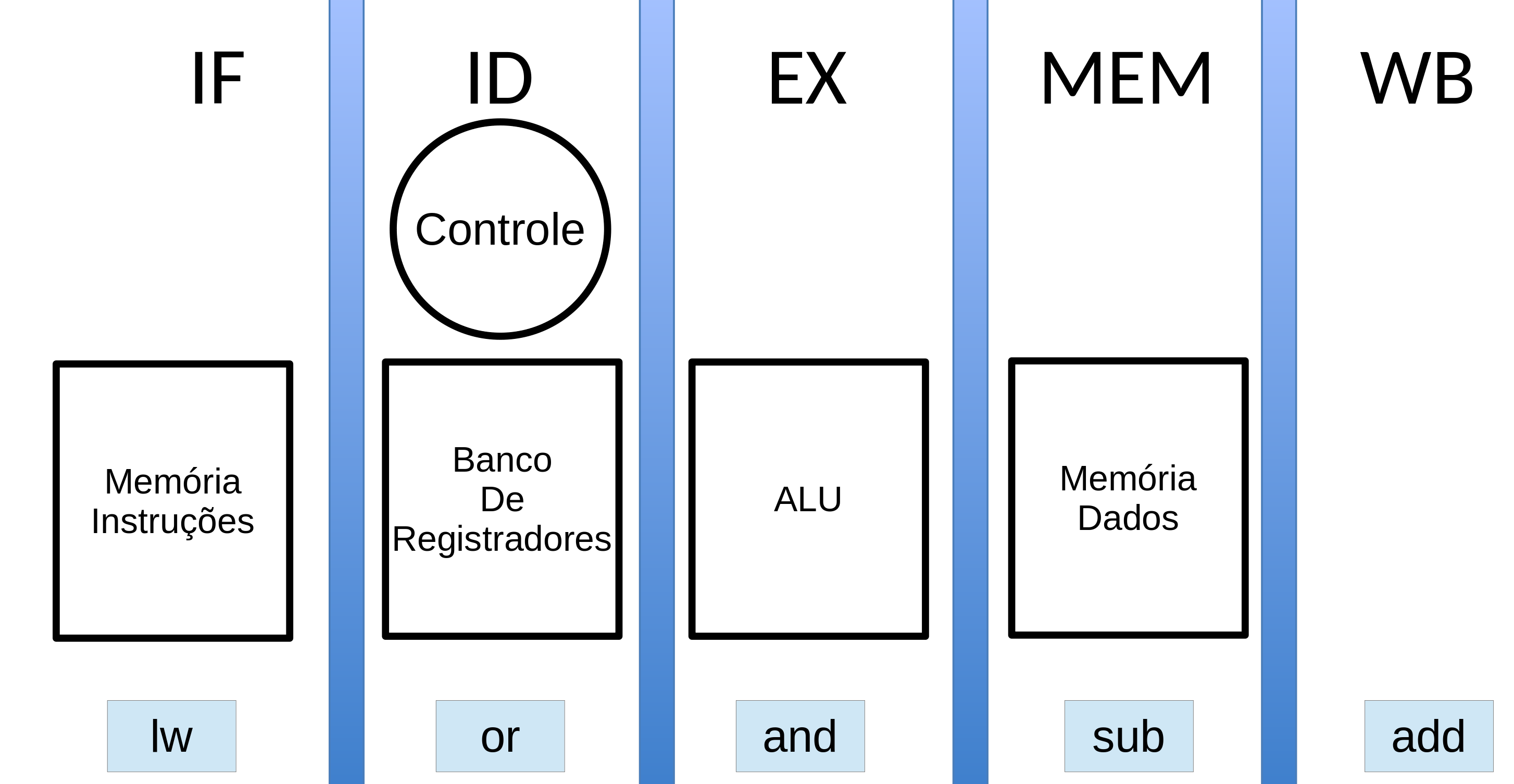

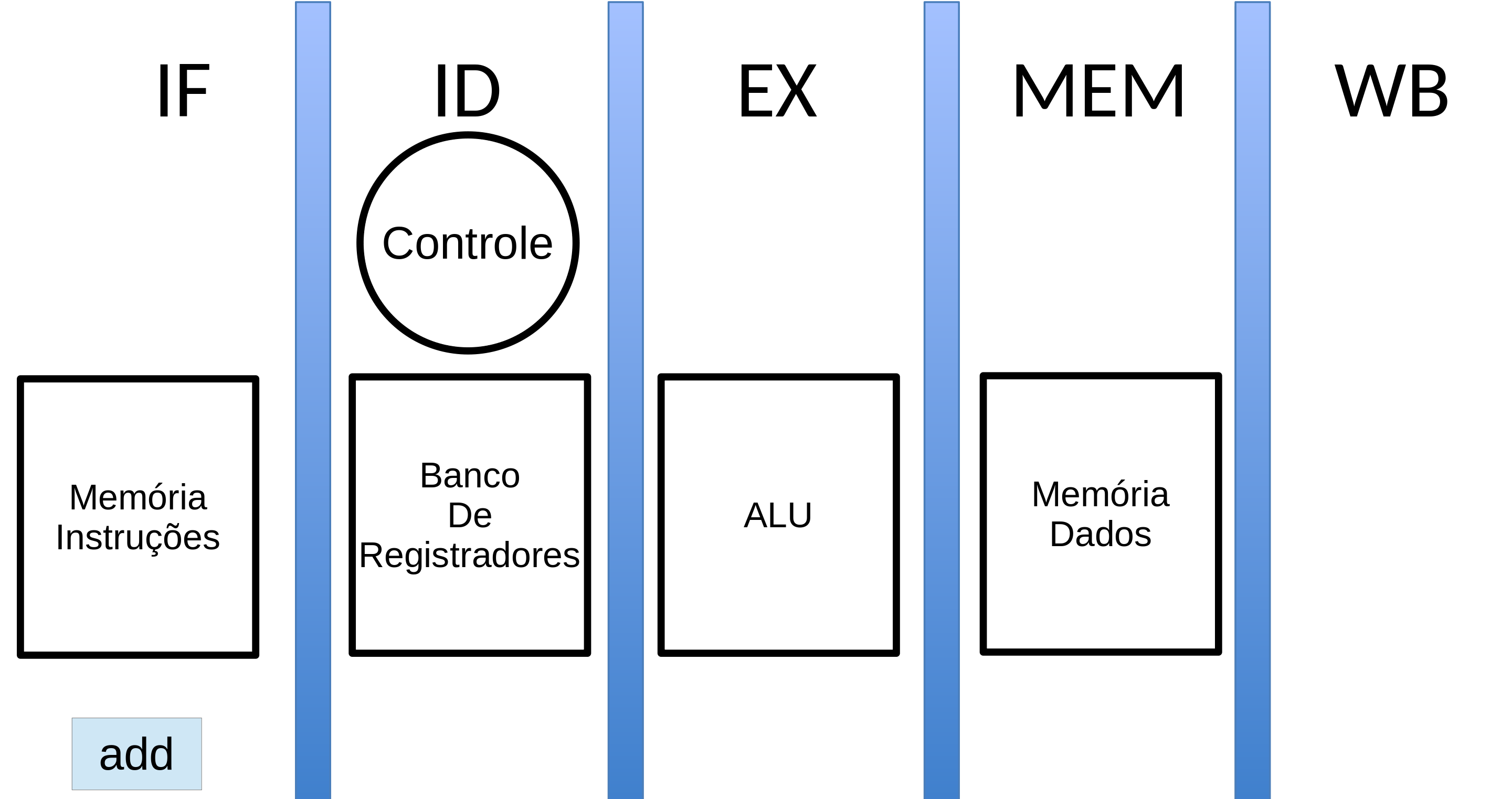

Pipeline convencional de 5 estágios

Pipeline convencional de 5 estágios

Pipeline convencional de 5 estágios

Pipeline convencional de 5 estágios

Pipeline convencional de 5 estágios

Pipeline convencional de 5 estágios

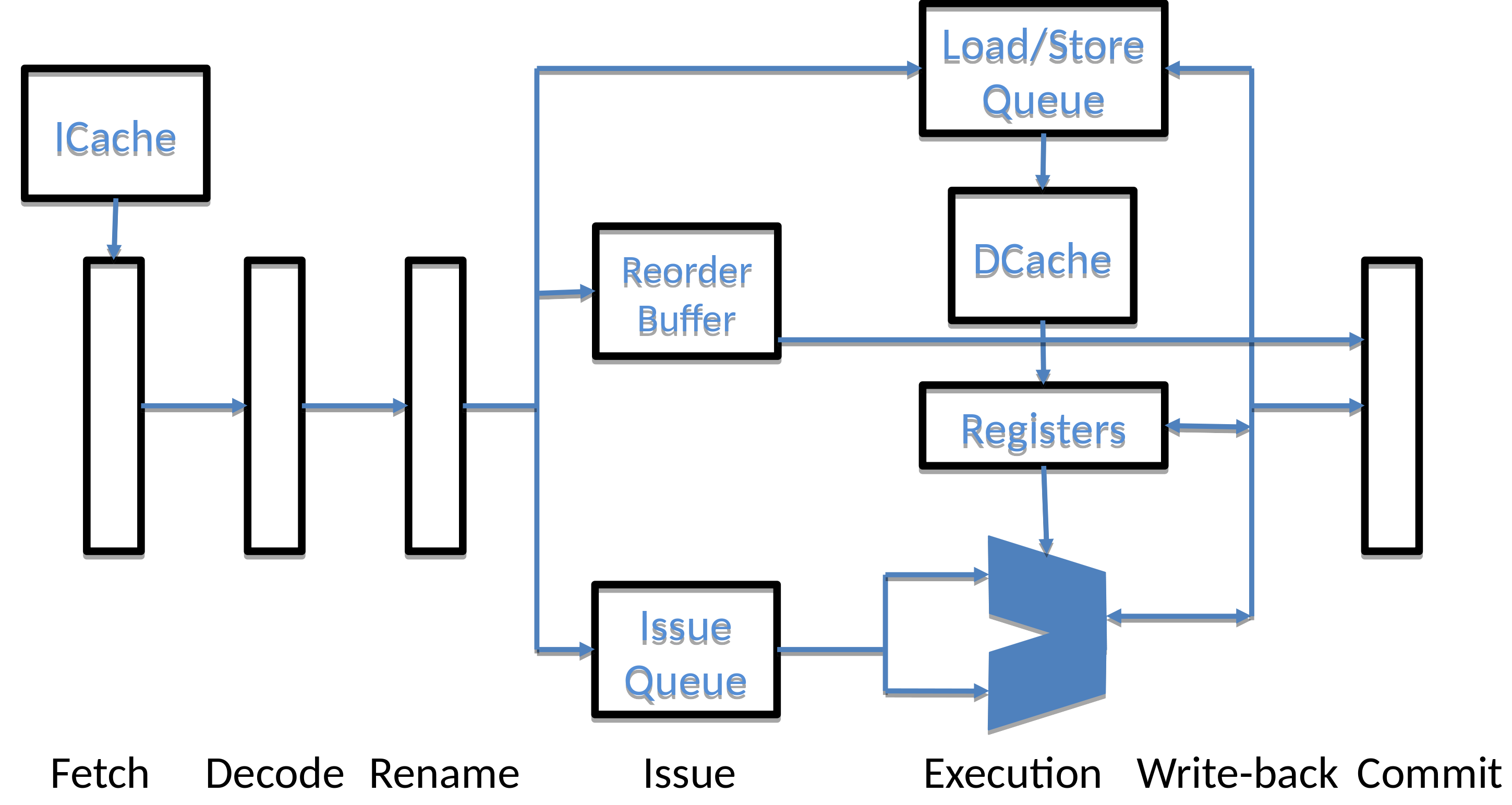

Pipeline superescalar
