Caches¶
MO601 - Arquitetura de Computadores II
http://www.ic.unicamp.br/~rodolfo/mo601
Rodolfo Azevedo - rodolfo@ic.unicamp.br
Por que precisamos de cache?¶
- Acelera, de forma transparente, o acesso à memória
- Múltiplos níveis: L1, L2, L3
- Nível L1 dividido em dois
- L1-I: instruções
- L1-D: dados
- Demais níveis são unificados
Qual o tamanho da cache em um sistema ideal?¶
Organização básica¶

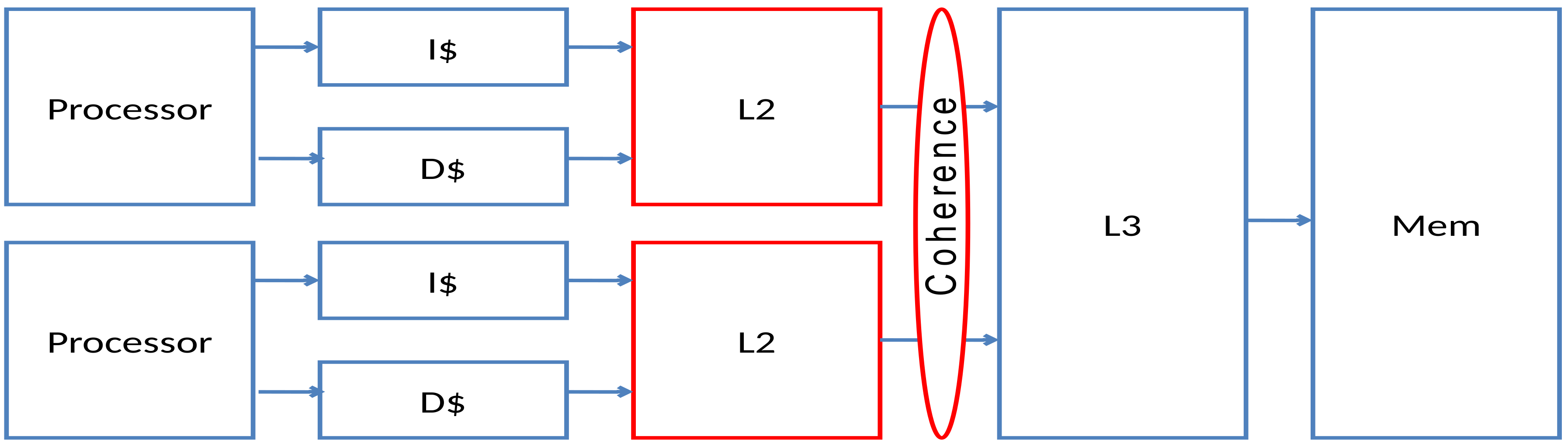

Multi-core - surge a necessidade de coerência¶
Antecipando a coerência¶
Particionando a L2¶
Questões importantes¶
- Cache inclusiva vs exclusiva
- Leituras parciais
- Primeiro o dado que o processador precisa
- Afeta a ordem de leitura da memória
- Write buffer
- Atrasa a escrita na memória
- Acelera a escrita na cache
- Write-through vs write-back
Memória Virtual¶
- Endereço Físico
- Endereço Virtual
- Página
- TLB
- Alias virtual
- Ordem de tradução
- Antes da cache
- Após a cache
Mapeamento de endereço virtual para físico¶

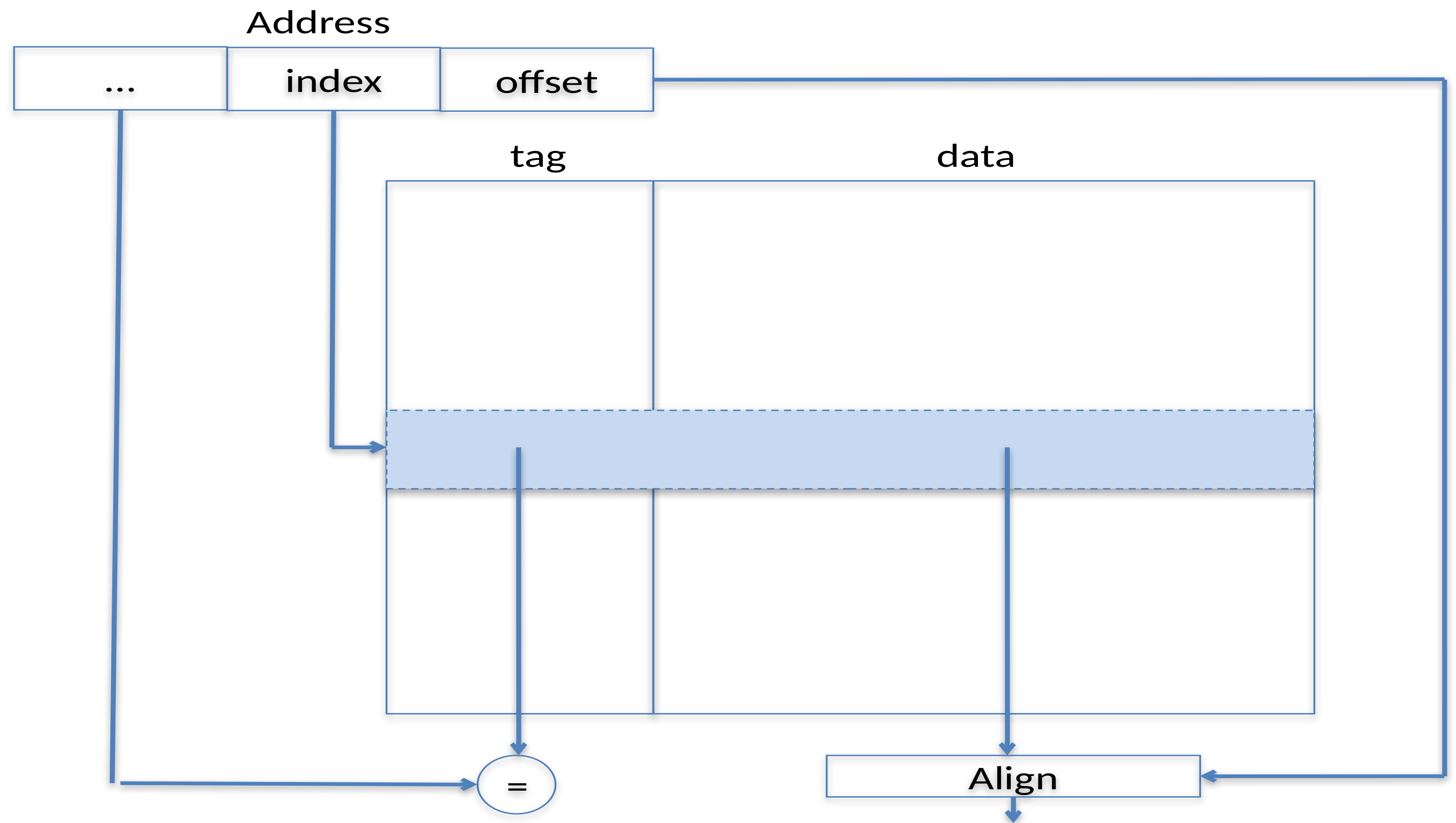

Estrutura interna¶
Múltiplas vias (ways)¶

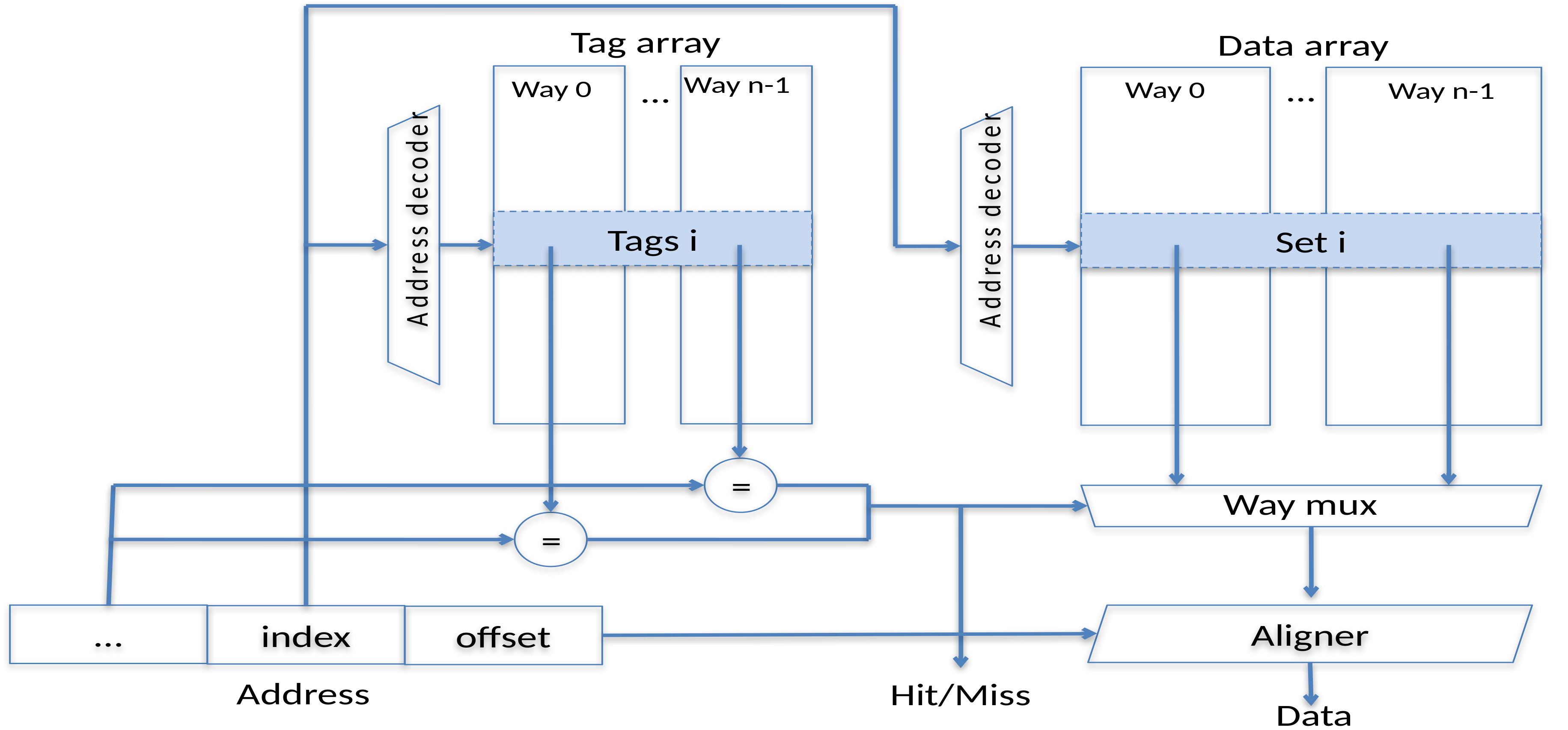

Organização real¶
Pipeline para acesso paralelo¶
Pipeline para acesso serial¶
Lookup-free caches¶
- Suporta mais de um acesso em andamento
- Miss Status Holding Registers (MSHR)
- Enquanto está resolvendo um miss, executa outro acesso (Hit ou Miss)
- Miss primário: primeiro miss em um bloco de cache
- Miss secundário: miss subsequente em um bloco de cache
- Stall por miss estrutural: miss extra por falta de recurso de hardware
Outros conceitos¶
- Multiport
- Multibank
Considerações sobre cache de instruções¶
- Multiport vs single port
- Lookup free vs blocking
- Associatividade
