The Decoder Unit¶

MO601 - Arquitetura de Computadores II

http://www.ic.unicamp.br/~rodolfo/mo601

Rodolfo Azevedo - rodolfo@ic.unicamp.br

O que é necessário decodificar?¶

Tipo da instrução
Controle, memória, aritmética, etc
Que operação a instrução precisa executar
ALU
Verificação da condição do salto
Que recursos são necessários
Registradores de entrada
Registradores de saída
Imediatos

RISC vs CISC¶

RISC		CISC
Fixo	Tamanho da instrução	Variável
Poucos	Formatos de codificação	Muitos
Baixa	Complexidade das instruções	Alta
Um	Ciclos para decodificar	Vários
Poucos	Campos para decodificar	Muitos

Ainda é relevante?¶

Quais as características principais?
Conjunto de instruções complexo vs reduzido
Codificação simples
Tamanho fixo

w:300 w:200

Power Strugles, HPCA 2013.

LDMIAEQ SP!,¶

Lê 4 valores da memória
Incrementa o endereço
Escreve 5 registradores
Só executa se a condição EQ estiver ativa
Escreve no PC

Também conhecida como ARM stack pop and return from a function

Características exóticas¶

Branch delay slot
Register windows
VLIW encodings

A experiência mostrou que elas criam problemas para implementações futuras.

Formato de instrução do MIPS¶

Exercício - Decodificador do MIPS¶

Instrução	Tipo	Campos
add	R	op = 0; funct = 32
sub	R	op = 0; funct = 34
addi	I	op = 8
bne	I	op = 5
j	J	op = 2

bg right w:600

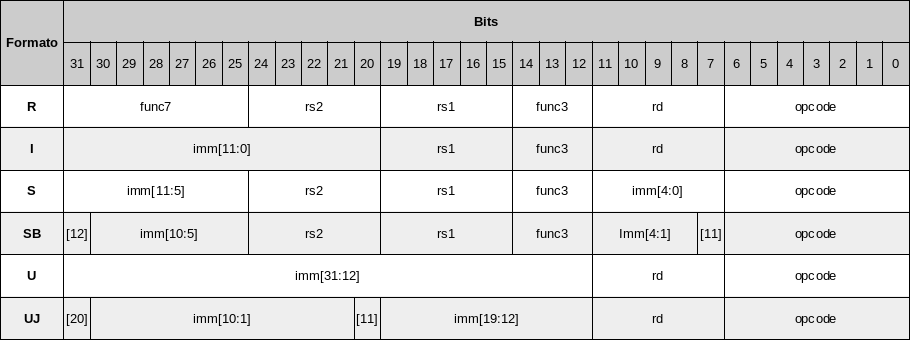

Formato das instruções RISC-V¶

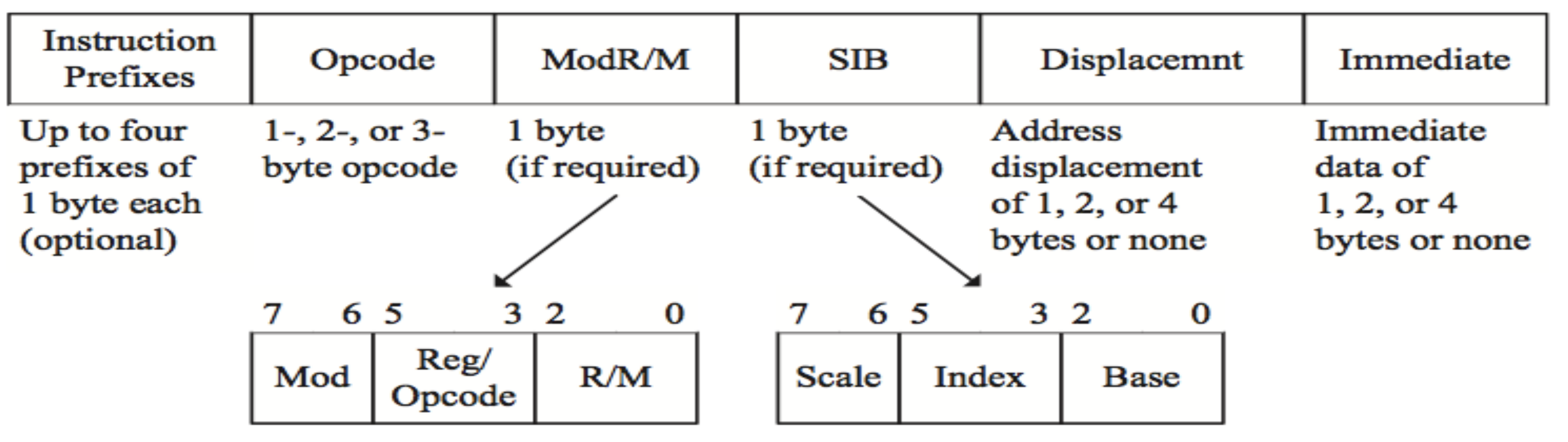

Formato das instruções x86¶

Como decodificar uma instrução x86¶

Decodificar o tamanho da instrução
Buscar os 8 primeiros bytes
Até 4 bytes de prefix
Até 3 bytes de opcode
Pode existir o campo ModR/M
Buscar os operandos
Podem estar codificados no opcode
Podem extar em bytes extras
Busque por ModR/M
Prefixos podem modificar o tamanho dos opcodes

Como acelerar a decodificação?¶

Armazenar o tamanho da instrução na cache junto com a instrução
Utilizar múltiplos decodificadores simples e um complexo

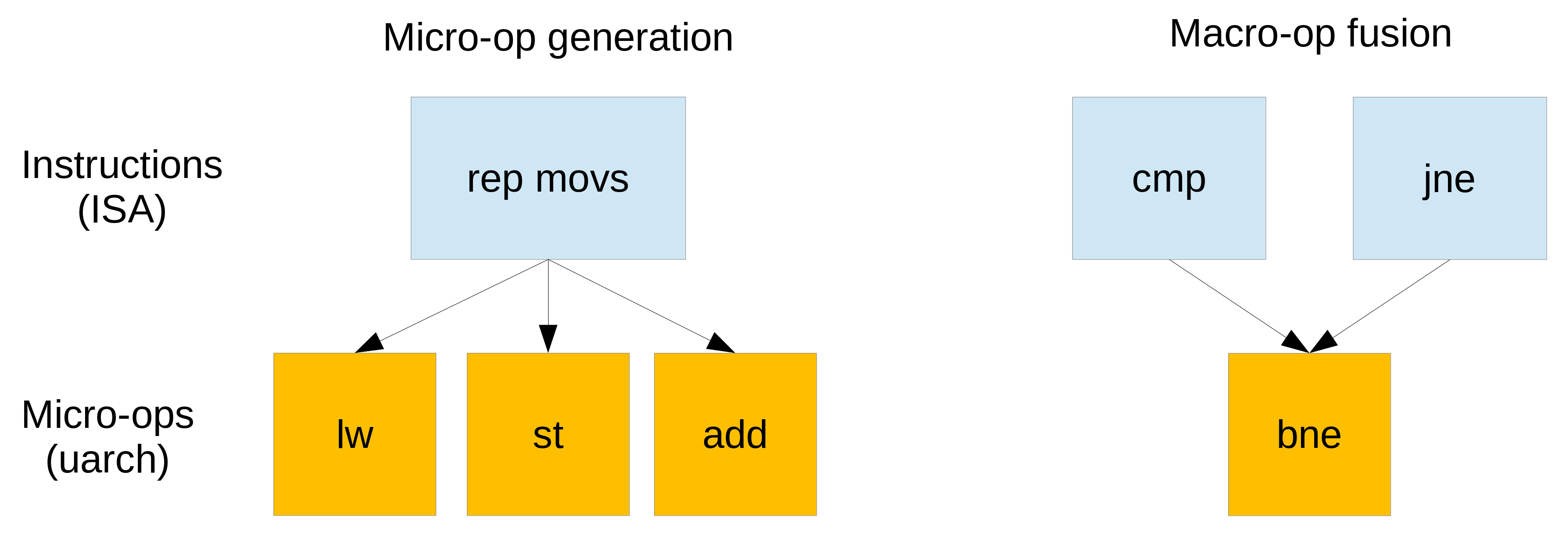

Converter instruções em micro-código (uop) e executar os uops ao invés das instruções
Cache de uops

Decodificando múltiplas instruções¶

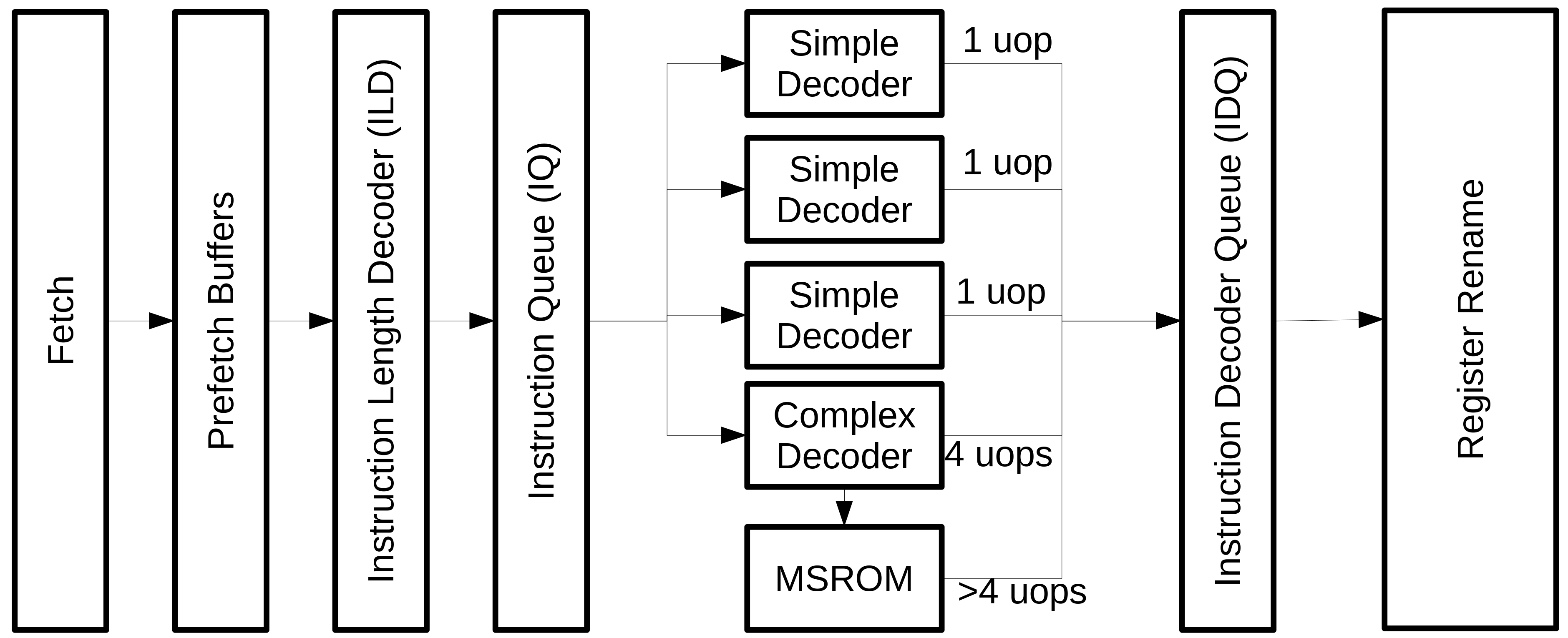

Pipeline de decodificação do Intel Nehalem¶

Implementação CISC vs RISC¶

Especificação da ISA¶

É necessário ter um comportamento claro para todas as instruções
Exemplo da especificação do ARM
STM (Store Multiple) armazena um conjunto não vazio (ou todos) de registradores em posições consecutivas de memória.
Está preciso? Tem algum problema?

Instrução STM¶

Sintaxe
STM{} !,
Restrições
Se for especificado em e também for especificado write-back (!)
Se for o registrador de menor número especificado em , o valor original de será armazenado
Caso contrário, o valor armazenado de é UNPREDICTABLE
Quanto ao PC
Quando STR ou STM utilizam R15, a instrução pode armazenar ou PC+8 ou PC+12, desde que seja consistente e sempre utilize o mesmo. A decisão é dependente de implementação

Como verificar a implementação da ISA (um processador)¶

Para as instruções especificadas, execute e verifique o comportamento!
Não esquecer dos efeitos colaterais (desejados ou não)
O que fazer com instruções não especificadas?

Como detectar instruções desconhecidas (não especificadas)?¶

Toda instrução desconhecida deveria gerar um unknown instruction trap

Para instruções de tamanho fixo (RISC ISA)

1 2	`for instruction in 0 to 2^31-1 TestInstruction(instruction)`

É possível pular variações de imediatos e registradores
Para instruções de tamanho variável (CISC ISA)
O tamanho de uma instrução x86 vai de 1 até 16 bytes
\(2^{128}\) é muito grande para teste individual
É muito grande mesmo saltando imediatos e registradores

Processadores possuem instruções não especificadas¶

Breaking the x86 instruction set, Christopher Domas, Blackhat 2017

A processor is not a trusted black box for running code; on the contrary, modern x86 chips are packed full of secret instructions and hardware bugs. In this talk, we'll demonstrate how page fault analysis and some creative processor fuzzing can be used to exhaustively search the x86 instruction set and uncover the secrets buried in your chipset. We'll disclose new x86 hardware glitches, previously unknown machine instructions, ubiquitous software bugs, and flaws in enterprise hypervisors. Best of all, we'll release our sandsifter toolset, so that you can audit - and break - your own processor.

https://www.youtube.com/watch?v=KrksBdWcZgQ

Como testar uma implementação x86?¶

Existem inúmeros decodificadores de instruções x86 em software
Eles não concordam em todas as instruções!
Para instruções documentadas, executar a instrução em um simulador (QEmu) e comparar os resultados
Para instruções não documentadas, anotar o resultado antes e após a instrução (registradores e status)

Como descobrir instruções não documentadas?¶

Primeiramente tentar descobrir o tamanho delas
Comece pelas menores (1 byte) e vá explorando os tamanhos
Não é necessário explorar os múltiplos registradores
Instruções não especificadas não geram unknown instruction trap
Coloque uma instrução no final de uma página e configure a próxima página como não disponível
Utilize page faults para detectar o tamanho das instruções

Exemplo¶

w:600

Qual trap vai acontecer? Instrução inválida ou page fault?

Exemplo¶

w:400

Exemplo para 2 bytes¶

w:600

Aumente o tamanho em bytes enquanto for indicado que aconteceu page fault

Como verificar o comportamento?¶

Dado o código

main() {
  int i, v[10];
  for (i = 0; i < 10; i++)
    v[i] = i;
}

Não importa em qual processador está executando, o programa:
executa 10 vezes o laço
escreve 10 vezes na memória
escreve os números de 0 até 9 na memória

HybridVerifier. Embedded Systems Letters, 2017

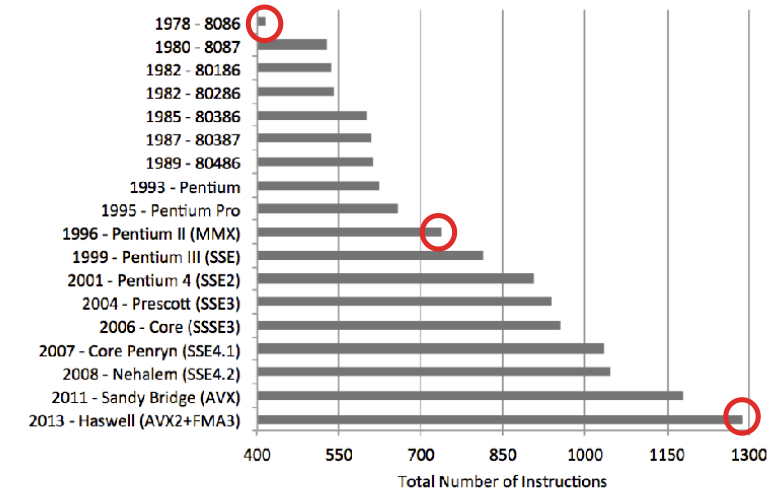

Conjuntos de instruções envelhecem¶

SHRINK: Reducing the ISA complexity via instruction recycling. ISCA 2015

Ter muitas instruções aumentam o tamanho do código¶

bg right w:400

Os mesmos programas (SPEC 2006) foram compilados para múltiplas arquiteturas
Note que o menor código não é uma arquitetura CISC!

Ecco, SBAC-PAD 2009
