Execute¶
MO601 - Arquitetura de Computadores II
http://www.ic.unicamp.br/~rodolfo/mo601
Rodolfo Azevedo - rodolfo@ic.unicamp.br

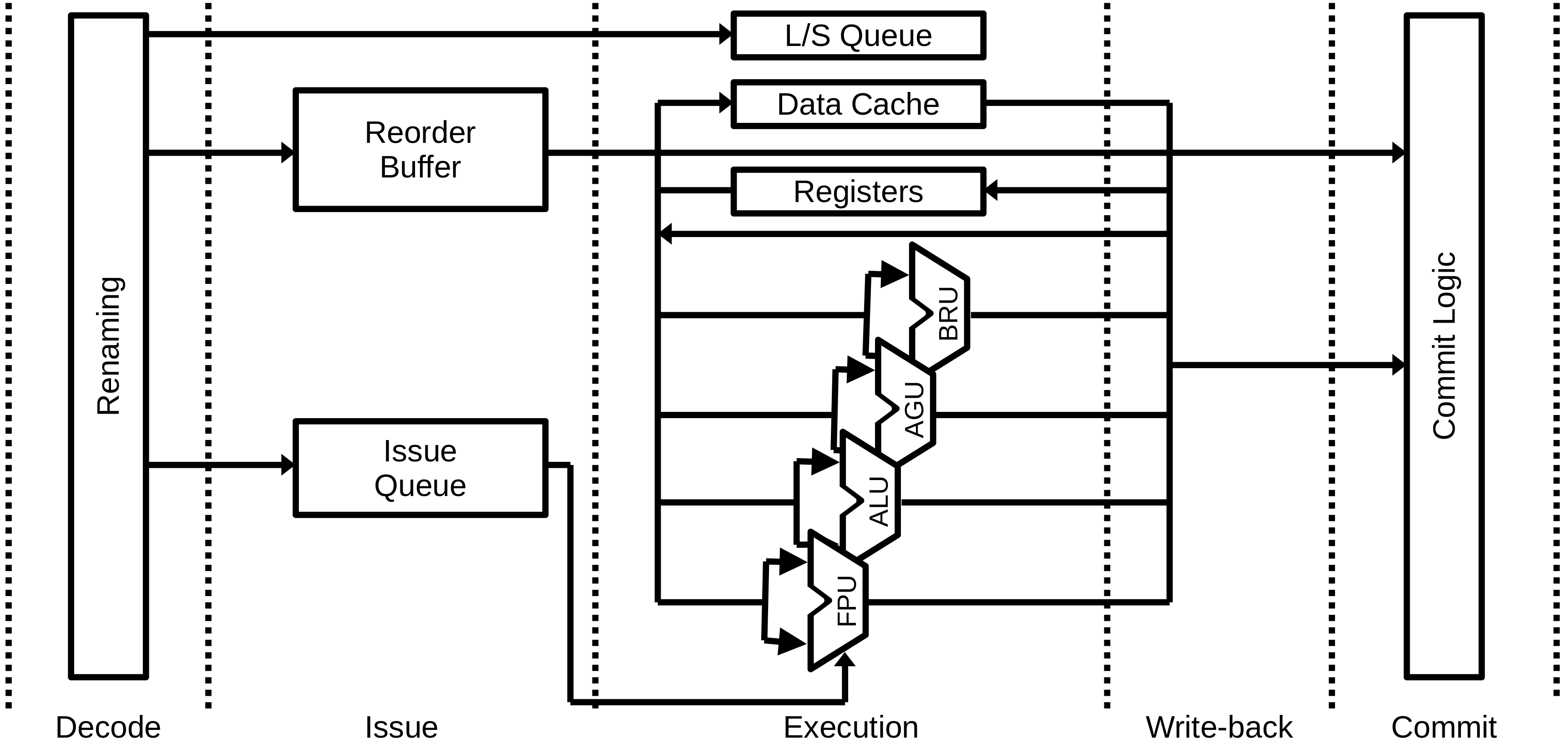

Unidades de execução¶
Unidades de execução¶
- ALU: Arithmetic and Logical units
- FPU: Floating-point units
- AGU: Address Generation units
- BRU: Branch units
- LSU: Load/Store units
ALU - Arithmetic and logical units¶
- Executam operações aritméticas e lógicas
- Soma, subtração
- AND, OR, NOT, XOR, NAND, NOR, XNOR
- Deslocamento, rotação, troca de bytes
- Flags (códigos de condição)
- Para x86: sign, parity, adjust, zero, overflow, and carry
- Normalmente gerados em conjunto com cada computação
Multiplicação e divisão de inteiros¶
- Pode ser integrada na ALU convencional
- Alternativamente, pode ser implementada
- Convertendo inteiro para ponto-flutuante
- Realizando a operação de ponto-flutuante
- Convertendo o resultado de volta
- Economiza energia e área ao custo de maior latência
- Cada operação pode ter uma latência diferente que precisa ser tratada
AGU - Address generation unit¶
- Converte os operandos em endereço de memória
- Modelo de memória linear
- Um único espaço de endereço contínuo
- Linear (flat)
- Modelo de memória segmentado
- Múltiplos espaços de endereçamento independentes
- Base do segmento + offset
- O resultado é chamado de endereço efetivo

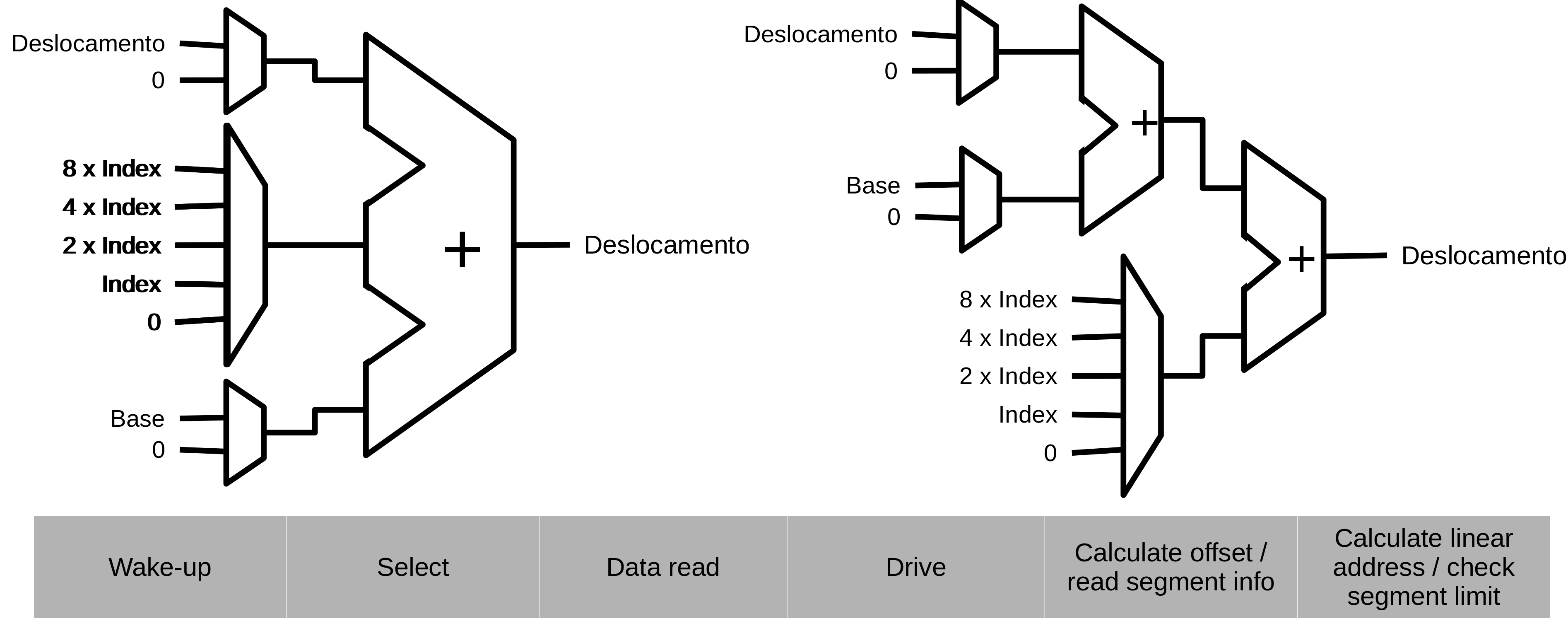

AGU do x86¶

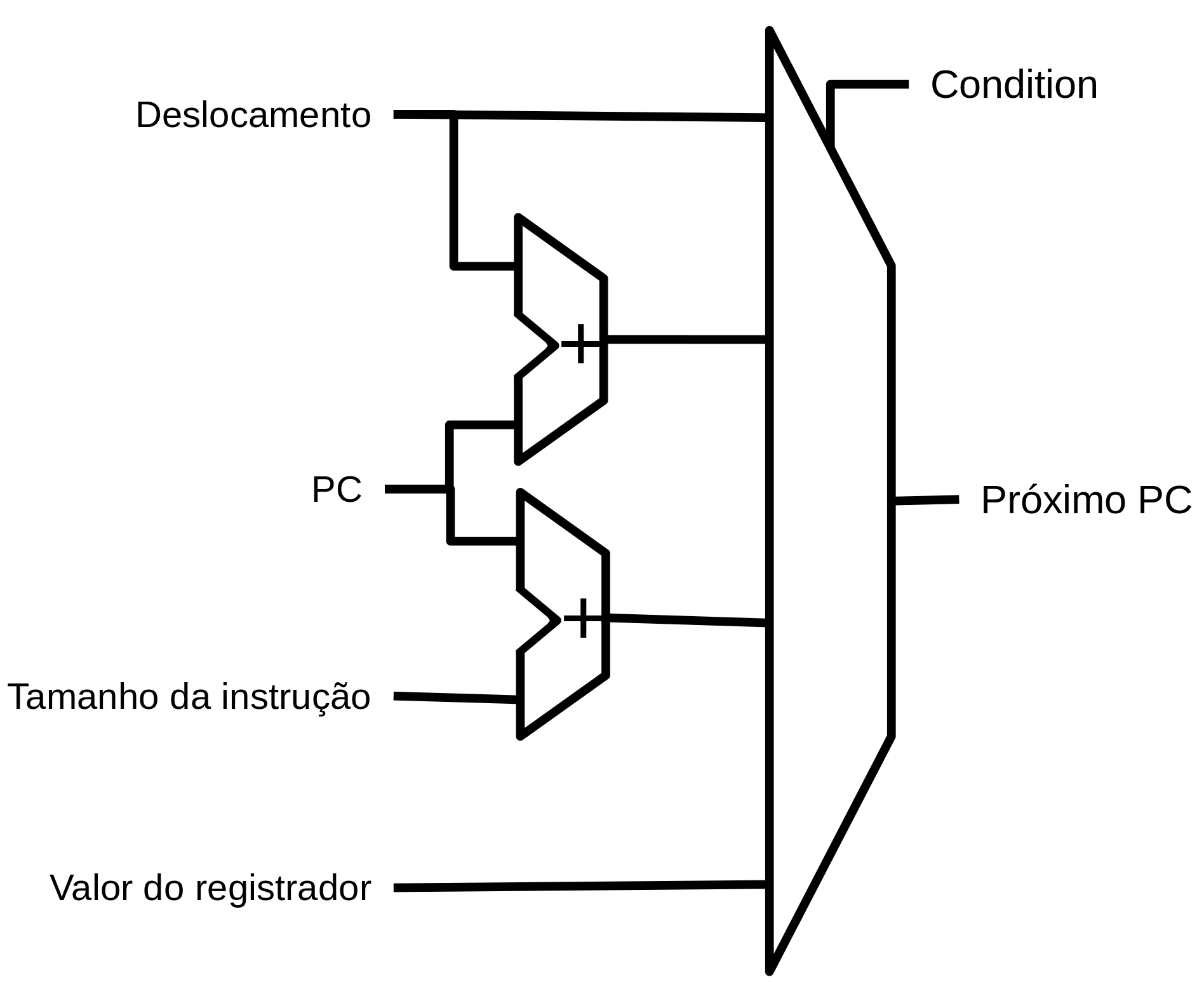

BRU - Branch unit¶
- Direto Absoluto
- A instrução define o próximo valor de PC explicitamente
- Direto relativo ao PC
- Adiciona um offset para criar o novo PC
- Indireto
- Utiliza um registrador
FPU - Floating-point unit¶
- Executa operações aritméticas em números de ponto-flutuante
- Unidade bastante complexa e grande
- Utiliza banco de registradores separados. Normalmente existem instruções para mover registradores de um banco para o outro
- IEEE 754 especifica 5 formatos
- Half precision (16 bits)
- Single precision (32 bits)
- Double precision (64 bits)
- Quadruple precision (128 bits)
- Octuple precision (256 bits)
- Intel também utiliza: Single-extended precision (>= 43 bits) e Double-extended precision (>= 79 bits)
SIMD¶
- Single Instruction Multiple Data
- Opera em registradores SIMD
- No passado eram conhecidas como máquinas vetoriais
- Vetores com centenas/milhares de elementos de/para memória
- Atualmente operam com vetores menores
- Extensões SIMD
- x86 MMX, SSE, AVX

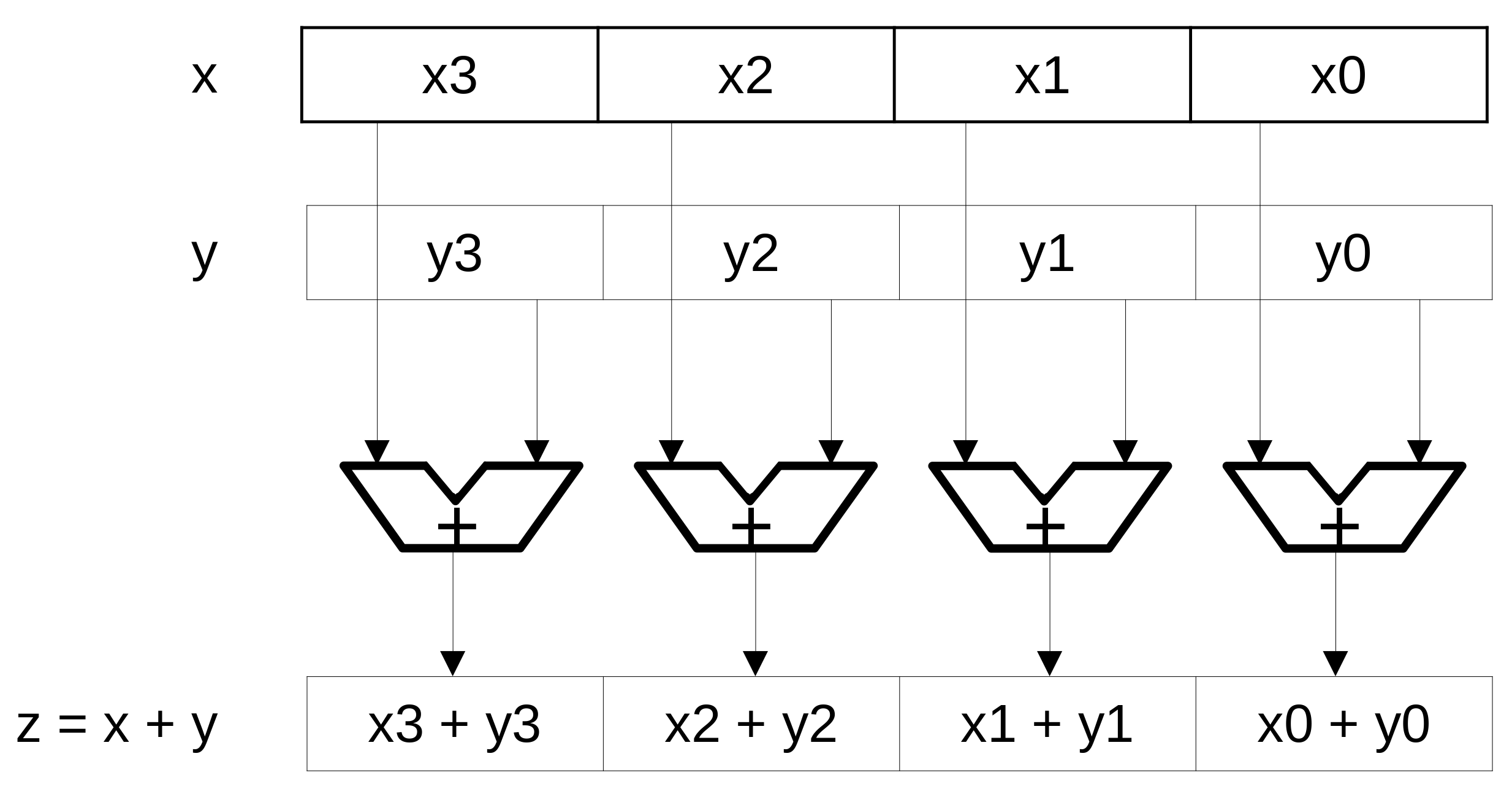

Unidade SIMD¶
Operandos para registradores de 128 bits¶
- 16 bytes
- 8 palavras (16 bits)
- 4 palavras duplas (32 bits)
- 2 palavras quádruplas (64 bits)
- 4 single-precision FP (32 bits)
- 2 double-precision FP (64 bits)
Implementação¶
- Para reduzir o tamanho do hardware, o processador pode ter trilhas
- Uma trilha: executa todas as operações de uma só vez
- Duas trilhas: separa as operações em dois ciclos (dobro do tempo)
- Operações diferentes podem ter configurações diferentes de trilhas
Bypassing de resultados¶

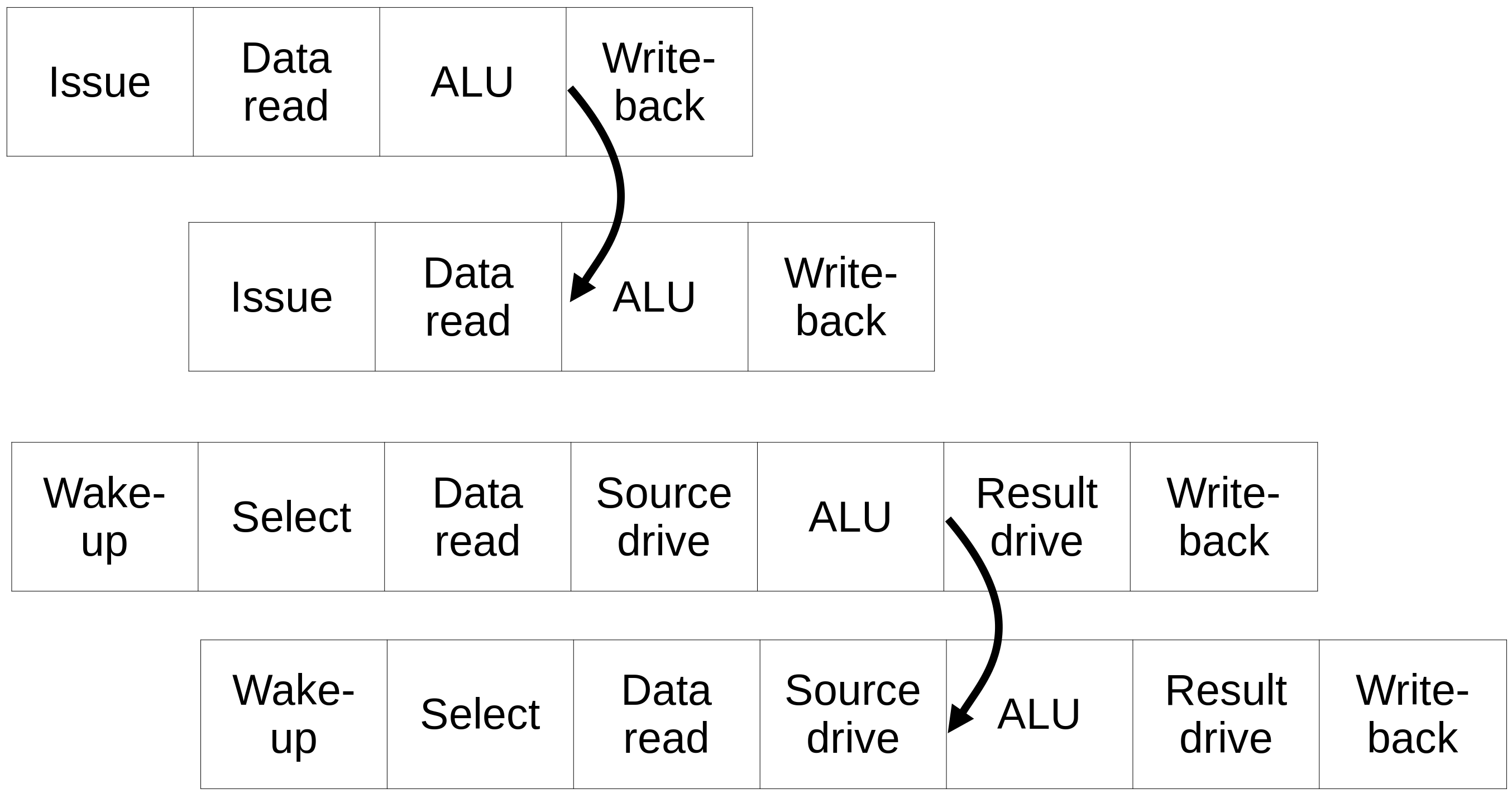

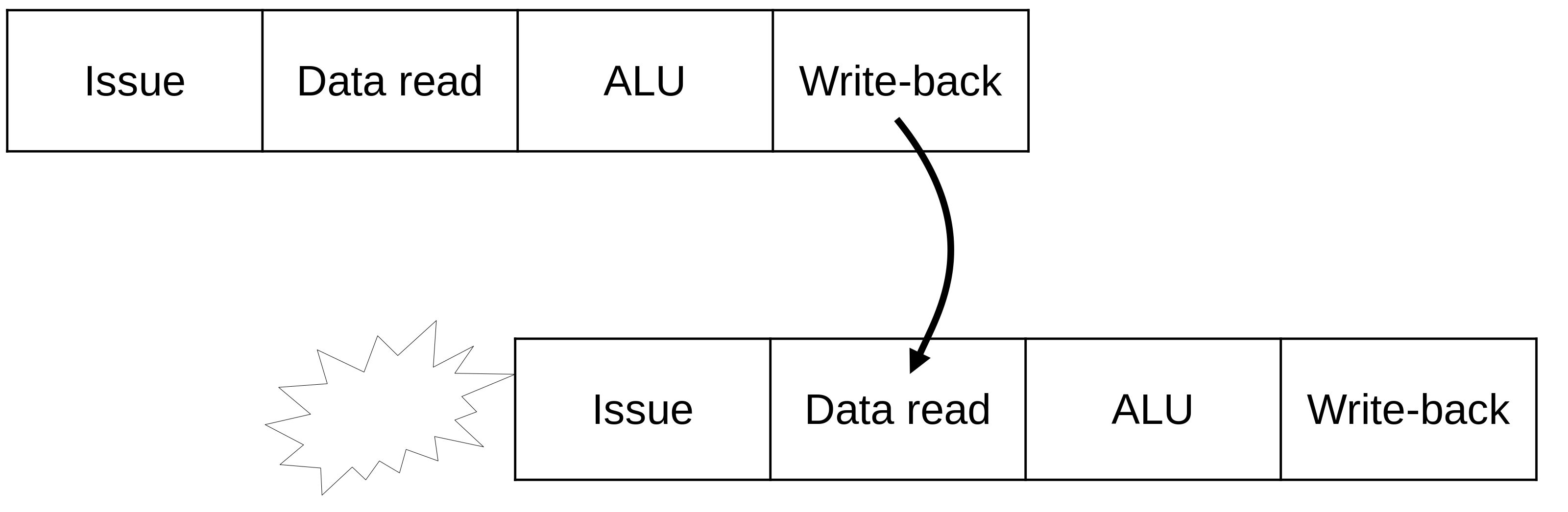

Bypassing¶
- Resultados de uma computação podem ser utilizados especulativamente antes antes do estágio de write-back
- Write-back e Data read podem compartilhar estruturas em vários processadores
- Quanto maior o pipeline (maior frequência), maior é o custo de esperar instruções
- O compilador pode ajudar intercalando instruções
- Pipelines em ordem (in-order) sofrem mais que fora de ordem (out-of-order)

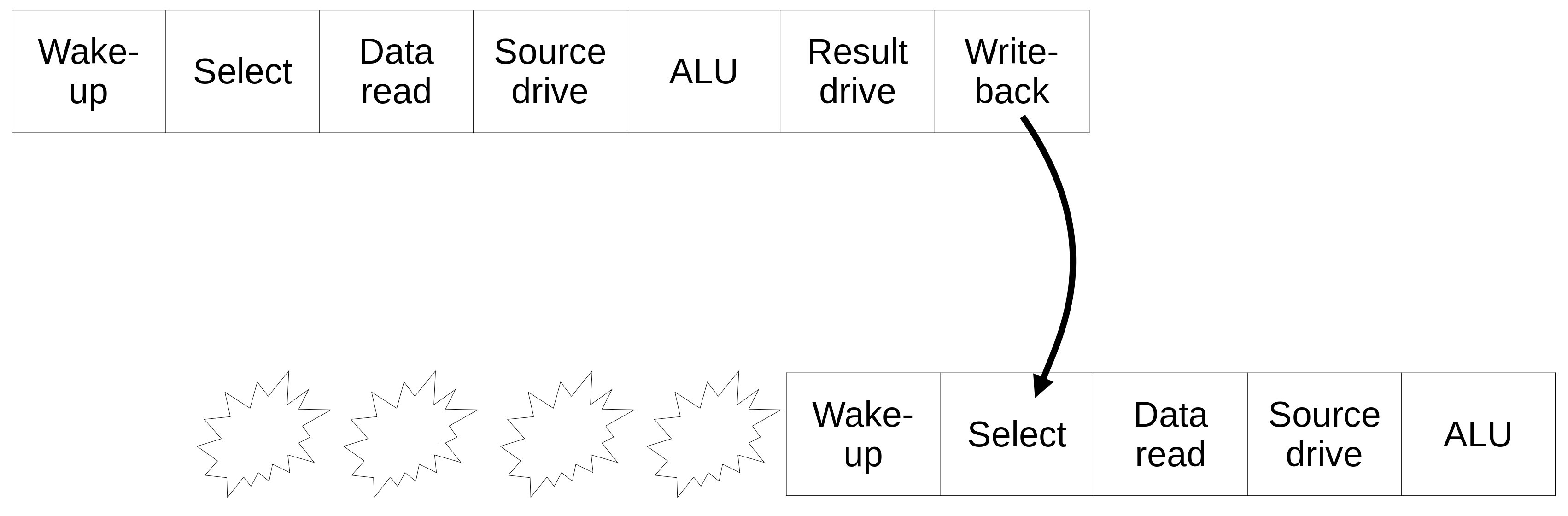

Processador com pipeline profundo¶
Melhorando o desempenho¶
Complexidade do bypassing¶
- O número de linhas de bypass aumenta com o número de origens e destinos
- Esse aumento afeta a área, consumo de energia, caminho crítico e layout físico
- Pode melhorar o IPC mas afetar a frequência
- Algumas implementações reduzem a rede de bypass como um tradeoff ao invés de usar uma rede completa de bypass

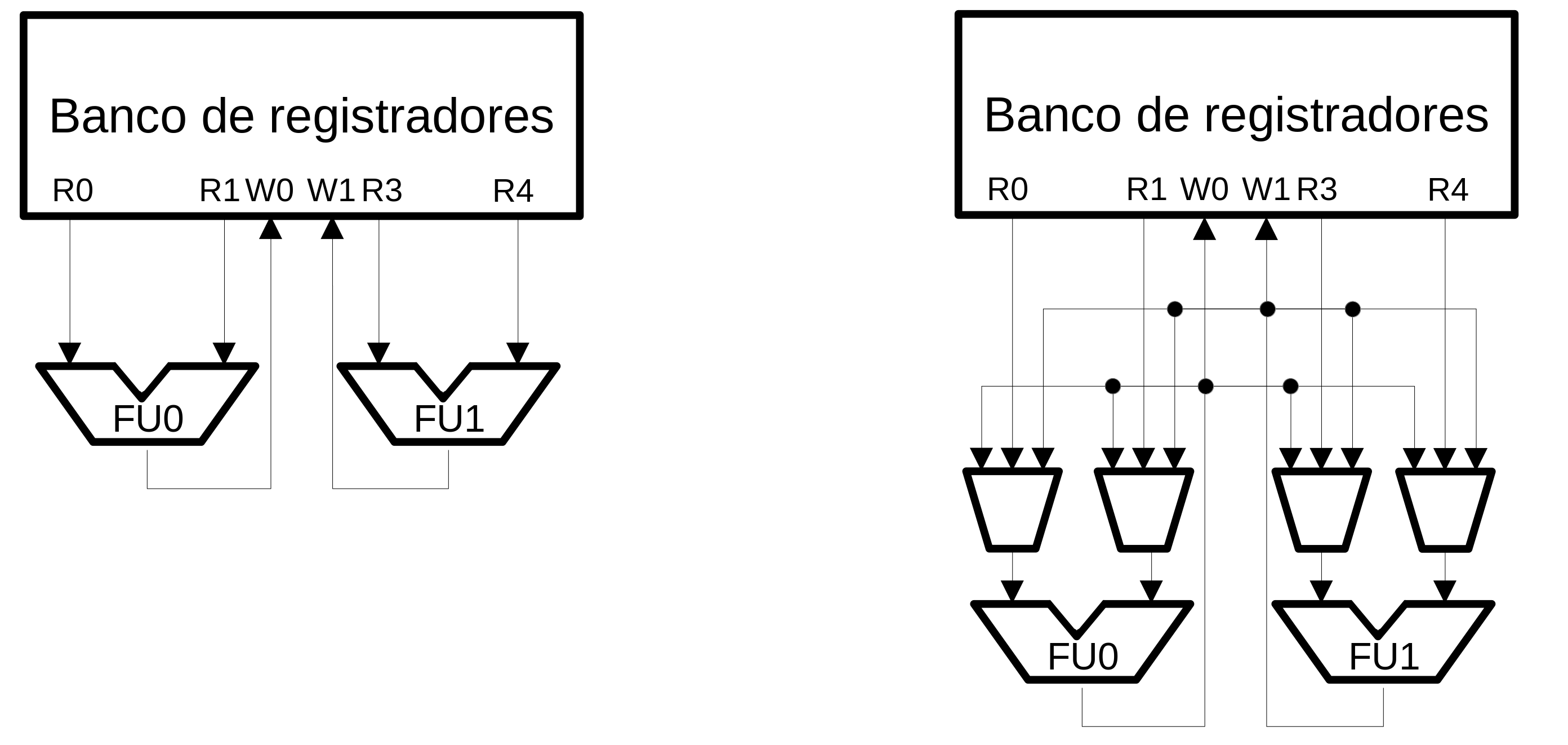

Implementação básica¶

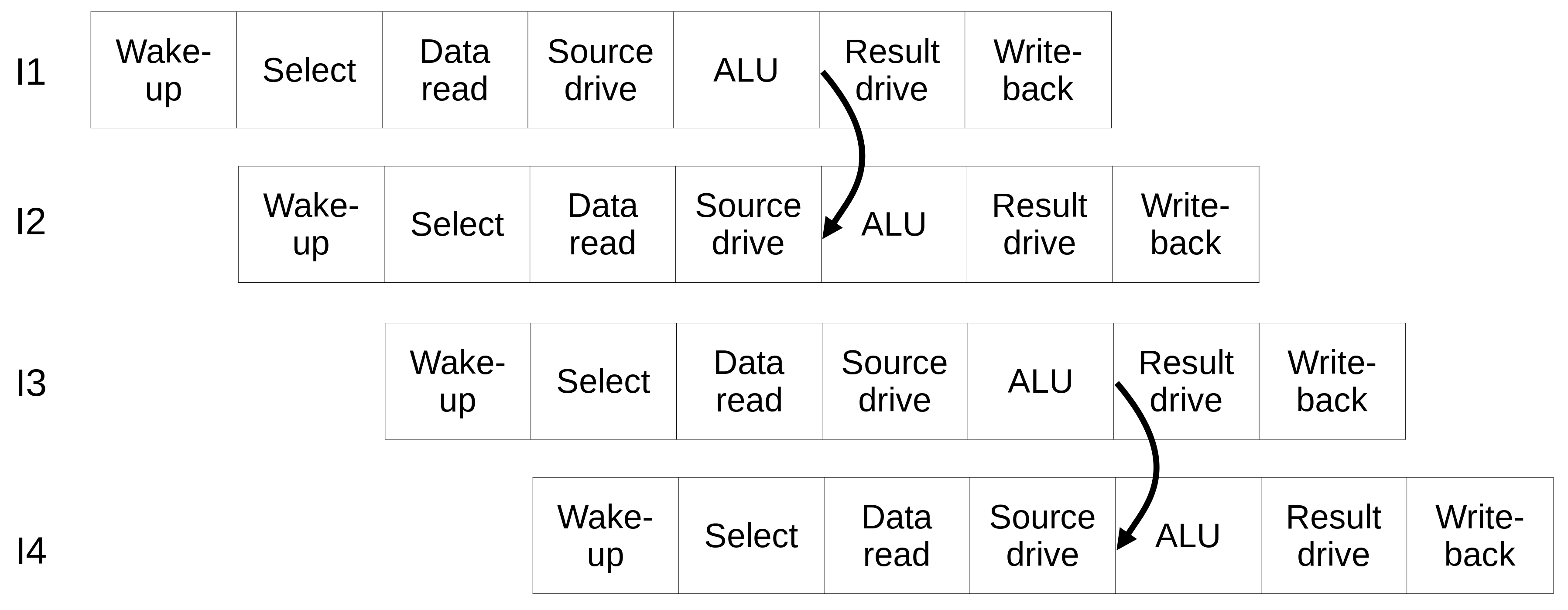

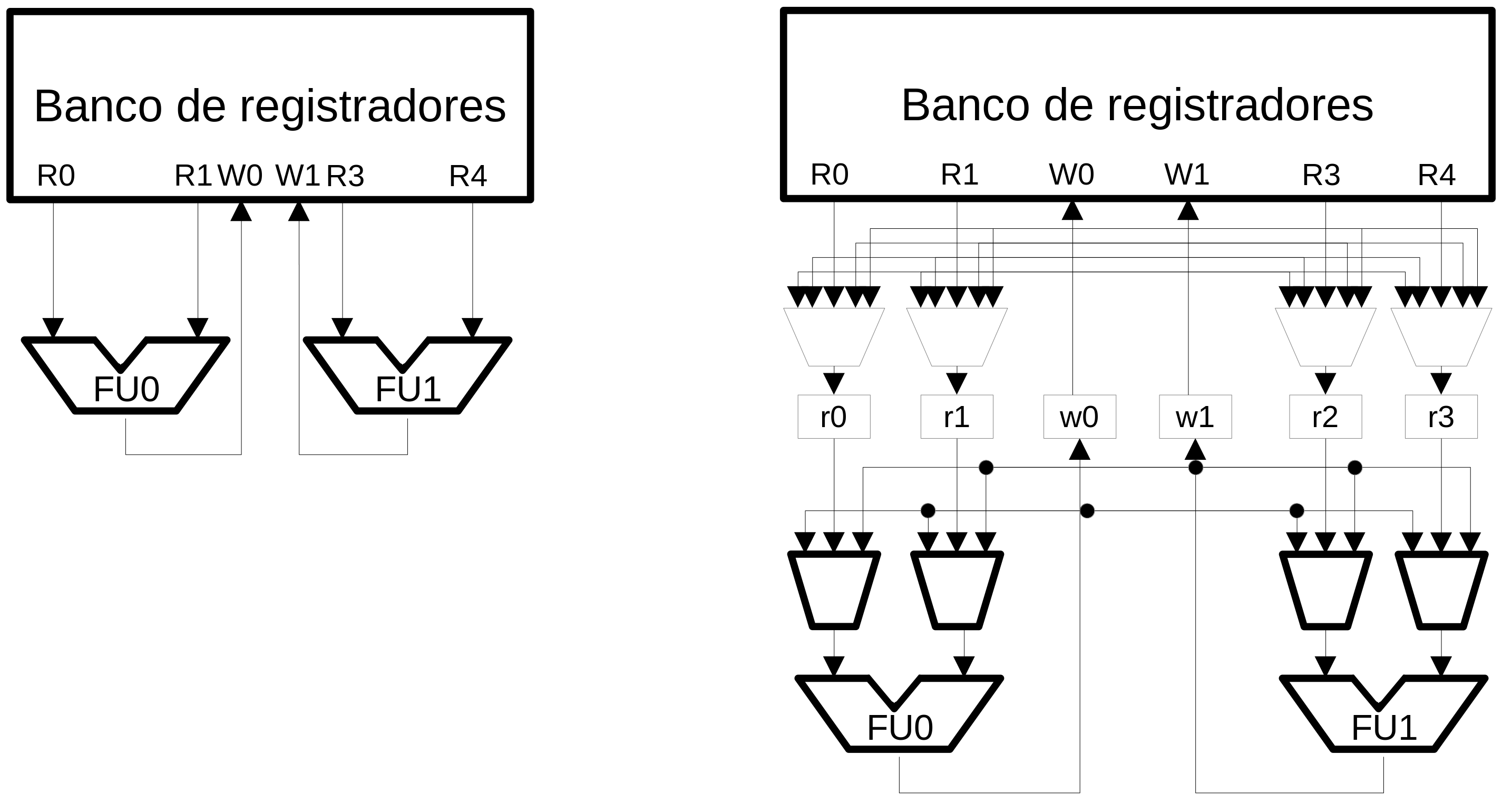

Pipeline profundo e bypass¶
Bypass no pipeline¶
Processadores In-Order¶
- Restrições de temporização permitem que algumas instruções terminem antes de outras, fazendo com que tenham que esperar muitos ciclos
- Os resultados são guardados em latches extras no pipeline
- São necessárias estruturas de bypass vindas desses latches para todas as unidades funcionais
- A complexidade pode ser maior que em certos processadores out-of-order

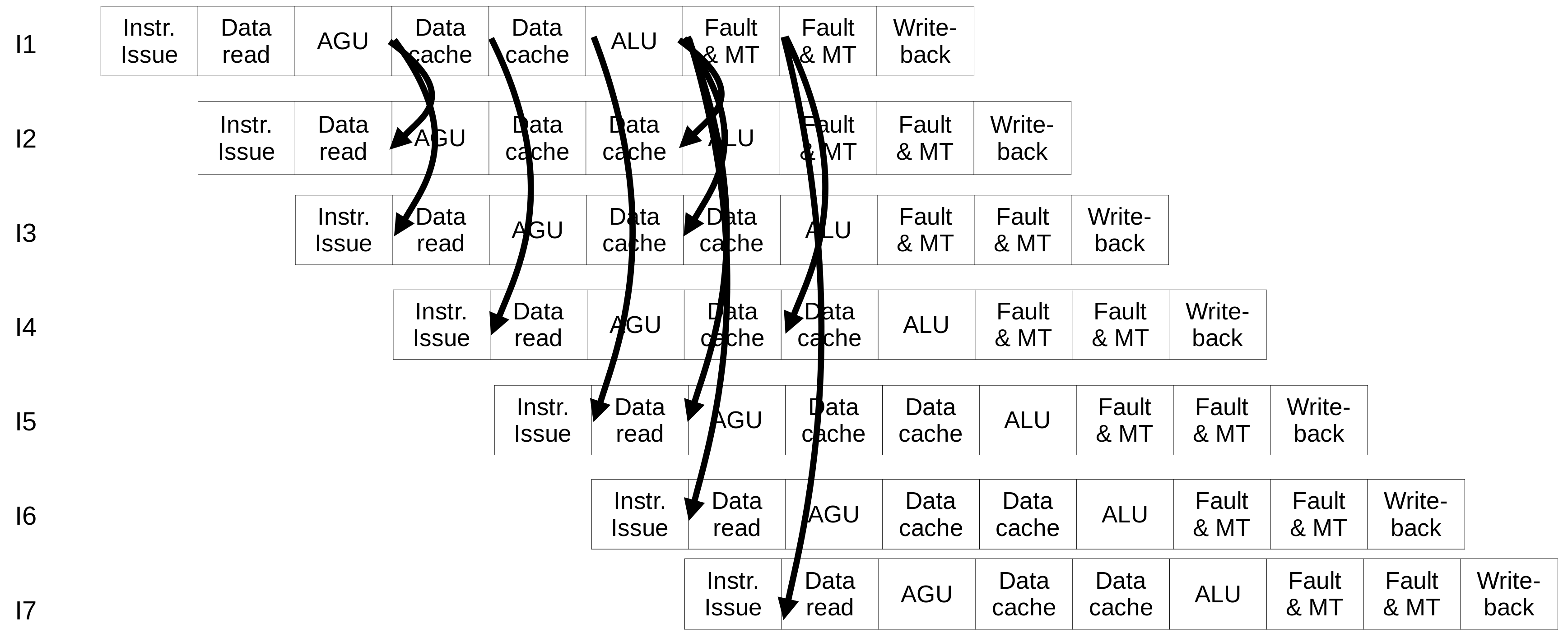

Pipeline possível para o Intel Atom¶
Complexidade¶
- Os processadores in-order precisarão de muitos latches (staging registers)
- Cada valor terá que andar pelo pipeline
- Como alternativa, é possível criar um banco de registradores para esses valores
- Técnica similar ao ROB para dados
- É difícil, em processadores modernos, fornecer bypass de todas as unidades funcionais para todas as outras
- A rede de bypass fica muito grande
- Nem todas as unidades funcionais compartilham bypass: FPU, SIMD
Clustering¶
- As arquiteturas evoluiram e aumentaram a complexidade
- Potência, temperatura e interligação restrigem o crescimento do processador
- Uma forma efetiva para minimizar esse problema é particionar o hardware
- Replicar arrays na cache
- Dividir o banco de registradores, issue queues e rede de bypass
Clustering the bypass network¶
- Restringe quais UFs podem receber dados de outras UFs
- A forma mais simples é permitir apenas a UFx receber dados da UFx
- Essa técnica pode reduzir um estágio do pipeline
- Em processadores complexos, bypass pode usar um estágio de pipeline exclusivo

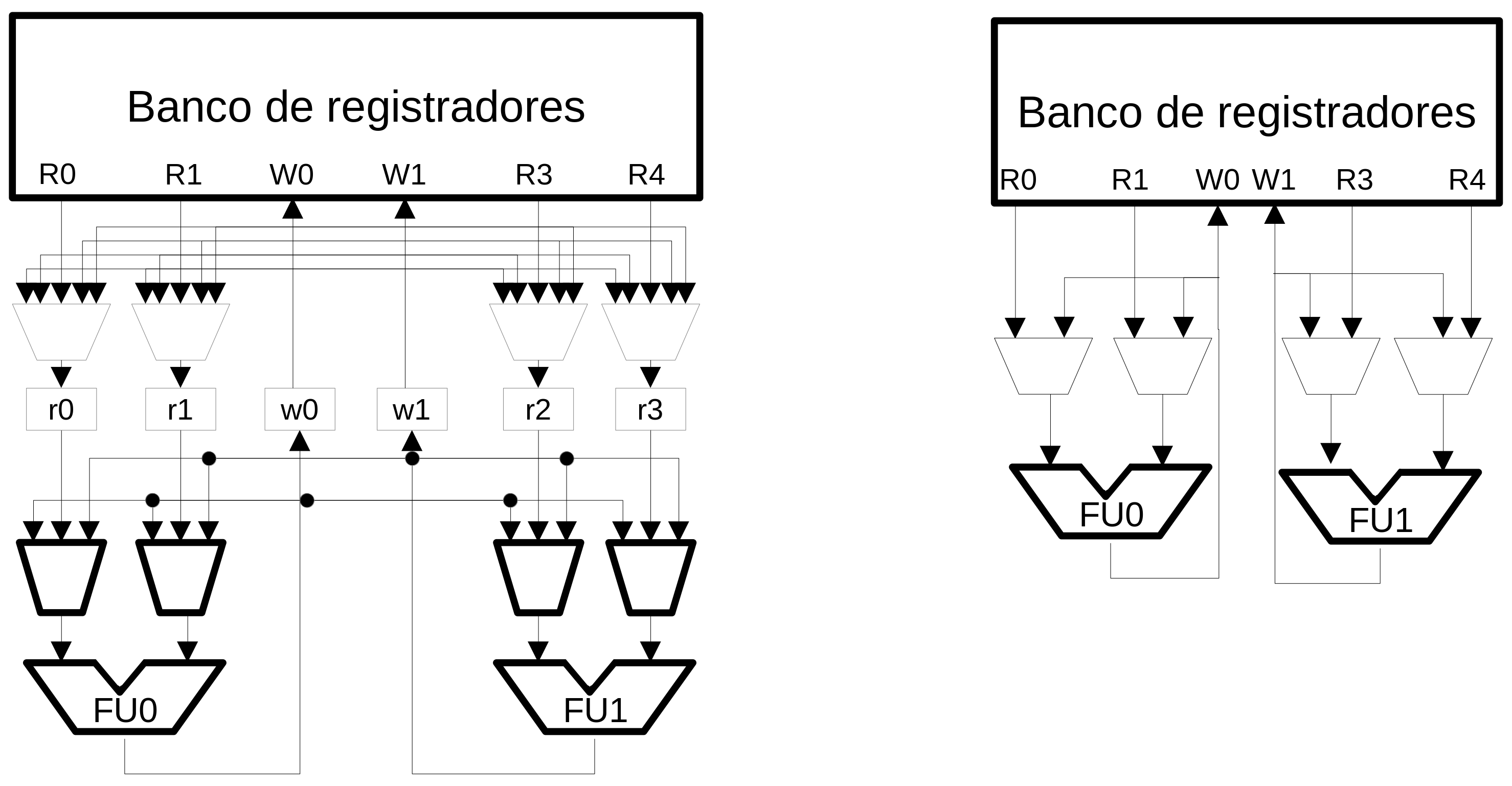

Clustering the bypass network¶
Clustering com replicação no banco de registradores¶

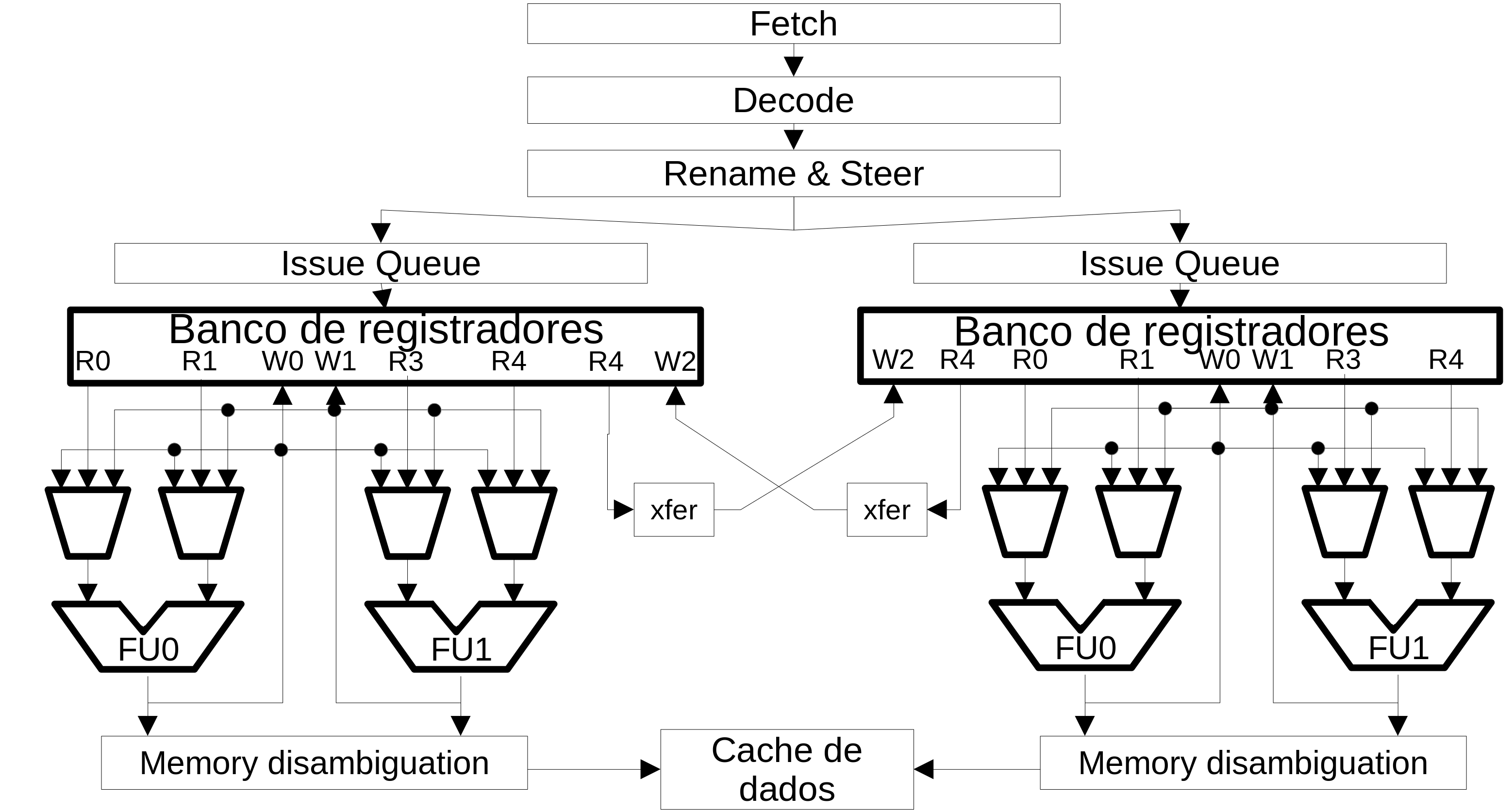

Clustering com fila de despacho e banco de registradores distribuídos¶
