Memória

MO601 - Arquitetura de Computadores II

http://www.ic.unicamp.br/~rodolfo/mo601

Rodolfo Azevedo - rodolfo@ic.unicamp.br

Visão Geral

• Memória é um dos componentes mais importantes de um sistema computacional, mas nem sempre é analisada com a devida atenção.
• Vários parâmetros precisam ser avaliados para uma correta avaliação do sistema de memória.
• Avanços recentes ocorreram em áreas como segurança, velocidade, compressão, confiabilidade, processamento e escalabilidade.
• Vamos falar sobre alguns conceitos básicos de memória e sobre alguns avanços recentes.
• Muitos termos serão utilizados diretamente em inglês nos slides.

DRAM vs SRAM

• DRAM (Dynamic Random Access Memory)
• Armazena dados em capacitores
• Capacitores precisam ser recarregados periodicamente
• Mais densa, mais barata, mais lenta
• SRAM (Static Random Access Memory)
• Armazena dados em circuitos lógicos
• Não precisa ser recarregada periodicamente
• Menos densa, mais cara, mais rápida

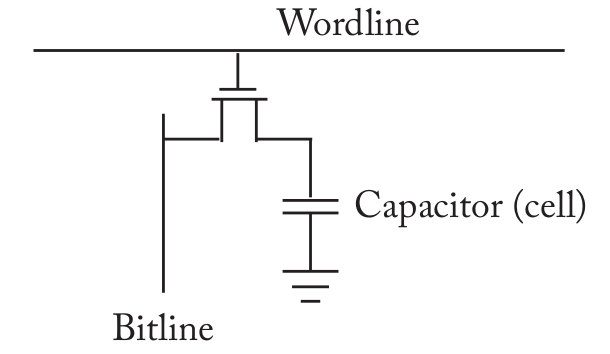

DRAM

• Utiliza uma célula capacitiva e um transistor para armazenar um bit
• Toda leitura remove a carga do capacitor, por isso precisa ser recarregado em seguida
• A carga do capacitor também vaza, por isso precisa ser recarregado periodicamente
• A recarga periódica é chamada de refresh

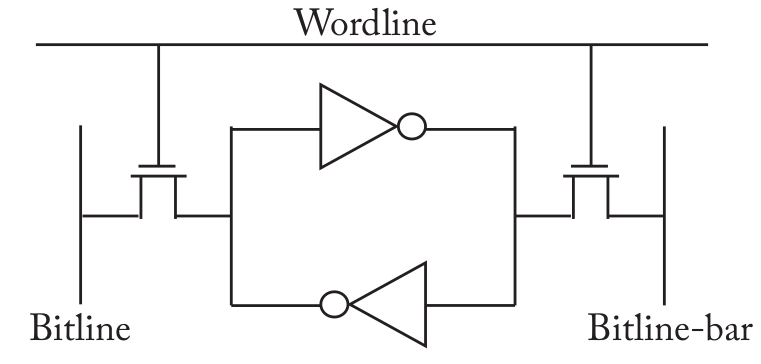

SRAM

• Utiliza 6 transistores para armazenar um bit
• Não precisa ser recarregada periodicamente
• Não precisa ser recarregada após uma leitura
• Mais rápida que a DRAM

Memory Channel - Canal de memória

• O Controlador de Memória, que normalmente fica no processador, é o responsável por enviar comandos para o sistema de memória.
• Chips de memória são "burros" e precisam de controladores bem detalhados.
• O canal de memória é dividido em canais de:
• dados: bidirecional com d bits de dados
• endereço/controle: unidirecional com a bits de endereço e c bits de controle
• Um tamanho típico é \(a=17\), \(c=15\), \(d=64\).

DDR

• DDR é um padrão definido pelo consórcio JEDEC* O canal de memória opera numa frequência mais lenta que o processador
• Para minimizar a diferença, ele trabalha com transmissão nas duas bordas do clock (subida e descida)
• Cada fio do canal de dados transmite 2 bits por ciclo de clock
• O canal de endereços/controle transmite somente 1 bit por ciclo de clock
• Para a frequência de 1200MHz, a memória é anunciada como DDRx 2400
• Uma consequência da alta frequência é o pequeno comprimento e a pequena capacidade de suportar múltiplos módulos
• Sistemas modernos costumam ter múltiplos canais de memória

Subdivisões

• Um módulo de memória do computador é chamado de DIMM (Dual Inline Memory Module).
• Pelo padrão JEDEC, um DIMM pode ser trocado por outro de mesma geração.

Rank

• Um DIMM é dividido em 1, 2 ou 4 rRnks.
• Um Rank é um conjunto de chips de memória que compartilham o mesmo canal de endereço/controle.
• Se o chip fornece 8 bits, ele é chamado de x8 e um Rank precisa de 8 deles para fornecer 64 bits de dados.

Continuando sobre Ranks

• Um Rank pode ter: 64 x1 chips, 32 x2 chips, 16 x4 chips, 8 x8 chips, 4 x16 chips, 2 x32 chips ou 1 x64 chips.

Conexões

• Cada fio de dados do canal de memória é conectado a um único chip de DRAM do Rank.
• Se o canal suporta 4 Ranks, o fio precisa estar conectado em 4 chips diferentes.
• Um fio do canal de endereços/controle é conectado a todos os chips do Rank.
• Para reduzir essa carga, existem memórias que incluem um buffer nos endereços/controle.

Temporização

• Uma leitura de um Rank demora muito tempo (~40ns).
• Múltiplas requisições podem ser atendidas em paralelo, em pipeline
• A requisição é enviada através do barramento de endereço/comando (~1ns);
• Os chips envolvidos no Rank ativam os circuitos e fazem a leitura dos dados (~35ns);
• O dado requisitado é retornado pelo barramento de dados (~5ns).
• Para tornar o pipeline eficiente, múltiplas requisições precisam estar no segundo estágio em paralelo.
• Para isso, cada Rank é dividido em 8 Banks.

Banks

• Um canal de memória com suporte a 4 Ranks e 8 Banks por Rank pode ter 32 requisições em paralelo.
• Cada Bank pode trabalhar independentemente.
• Da figura, cada Rank é dividido em 8 Banks, logo cada Bank está distribuído em 8 chips.

Organização dos Banks

• Cada parte do Bank dentro de um chip é chamado de sub-bank.
• Cada sub-bank é dividido em subarrays e mats.
• A suborganização é feita para reduzir conexão entre os componentes.

Colocando tudo junto

Detalhe uma leitura de uma cache line de 64 bytes

Colocando tudo junto

Suponha uma leitura de uma cache line de 64 bytes

• Se o Rank tiver 8 x8 chips, cada chip fornecerá 64 bits para a transferência de cache.
• Esses 64 bits estão divididos em múltiplos mats dentro do sub-bank.
• Serão necessárias 8 transferências de dados para completar a leitura.
• Essas 8 transferências podem ser feitas em 4 ciclos por causa do DDR.

Transferência de dados

• Cada mat é uma matriz de células DRAM (512 linhas e 512 colunas = 512Kb)
• O wordline é o fio horizontal que conecta todas as células de uma linha
• A requisição de dados ativa uma única wordline em cada mat envolvido
• As bitlines são os fios verticais que transferem os dados

Row Buffer

• Ao final dos bitlines ficam os Sense Amplifiers que interpretam os sinais das bitlines
• Gasta-se ~13ns para transferir para o Sense Amplifier
• Essa transferência é chamada de Row Activation
• Considerando a leitura de 64 bytes (512 bits) vindos de 64 mats, os Sense Amplifiers vão armazenar 4KB de dados!
• Esse conjunto de dados é chamado de Row Buffer
• O comando que inicia esse processo é o RAS (Row Address Strobe)
• Muitos dados foram lidos, recuperar a coluna correta é feito pelo comando CAS (Column Address Strobe)

Desempenho

• Somente uma Row pode ser ativada por vez num Bank.
• Antes de ler uma Row, é preciso recarregar as bitlines (~13ns), perdendo os dados dos sense-amplifiers.
• 3 tipos de acesso à memória são possíveis:
• Row buffer hit: a Row já está ativa, basta ler a coluna (~13ns)
• Empty Row access: a Row não está ativa, é preciso ativar e ler a coluna (~26ns)
• Row buffer conflict: a Row está ativa, mas é preciso ativar outra Row (~39ns). Esse é o caso mais complexo envolvendo precharge, activate e data transfer.
• Um LLC miss pode gastar mais de 100ns: 60ns até chegar no controlador de memória, 39ns para acessar a memória e 4ns para retornar.

Capacidade vs Energia

• Aqui há um claro tradeoff entre:
• Menos chips por Rank (ex.: 4 x16 2Gb chips) vai ativar menos chips, reduzindo o consumo de energia mas com capacidade máxima de 8Gb.
• Mais chips por Rank (ex.: 16 x4 Gb chips) vai ativar mais chips e gastar mais energia, mas com capacidade máxima de 32Gb.

Mapeamento de Endereços

• O controlador de memória pode mapear o endereço de diferentes formas, distribuindo os dados de formas diferentes.
• Programas exercitam localidade espacial acessando cache lines consecutivas.
• Para ampliar hit no Row Buffer, cache lines consecutivas podem ser colocadas na mesma Row.
• Para promover paralelismo, cache lines consecutivas podem ser colocadas em Ranks ou Banks diferentes.

Row : Rank : Bank : Channel : Column : blkoffset Row : Column : Rank : Bank : Channel : blkoffset

Escalonamento

• O controlador de memória possui toda a inteligência do sistema.
• Ele deve considerar características como: desempenho, energia e justiça.
• O escalonador deve tentar manter a Row aberta para reduzir o tempo de acesso. Esse mecanismo é chamado de Open Page Policy.
• Mas Open Page pode gastar tempo demais quando o acesso for em outra Row, então existe a política de Close Page para aplicações com pouca localidade.
• Há um custo (~7,5ns) para trocar a direção do barramento de dados, então leituras e escritas são agrupadas.
• Leituras têm preferência e escritas são feitas quando o Write Buffer encher.
• Essas otimizações não podem favorecer um core em relação aos demais visto que a memória é compartilhada entre eles.

Refresh

• Uma célula de DRAM perde sua carga em 64ms.
• Toda Row ativada é automaticamente recarregada
• Como nem toda Row é ativada a cada 64ms, é necessário fazer um Refresh de todas as Rows do sistema.
• Cada janela de refresh de 64ms é dividida em 8.192 sub-janelas de 7,8\(\mu\)s.
• A cada sub-janela, o controlador executa um comando de Refresh e mantem a memória ocupada por algumas centenas de ciclos de clock.
• Cada Refresh é de algumas linhas de todos os Banks e Ranks do canal.

Temporizações

• As temporizações da memória tem nomes padronizados e facilitam o desenvolvimento de novos módulos de memória bem como de controladores.
• Uma análise detalhada de memória normalmente utiliza fórmulas baseadas nesses nomes/tempos.
